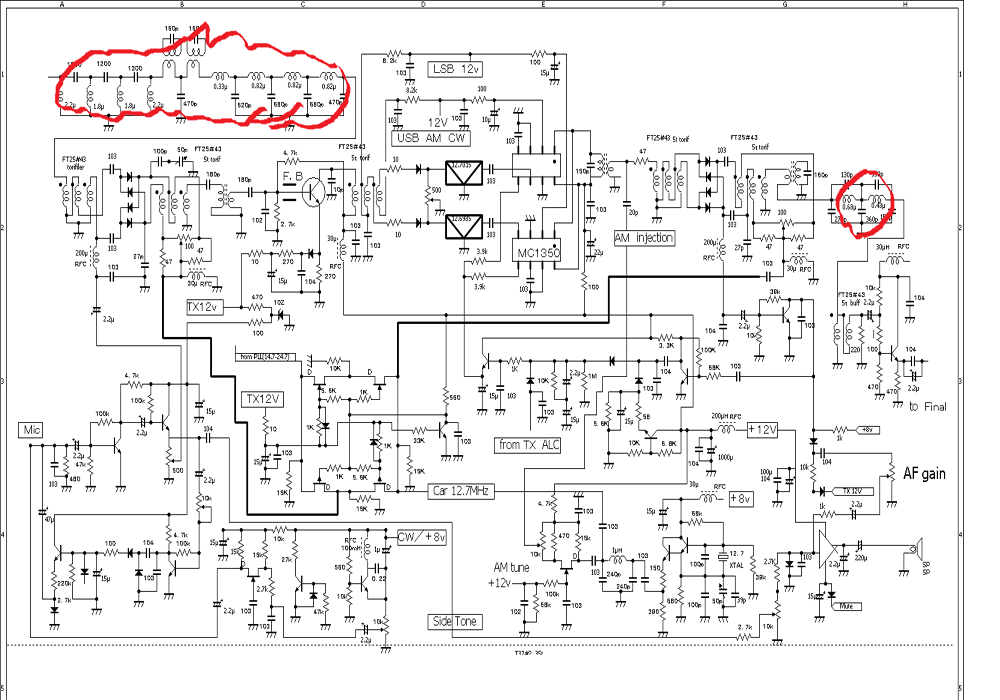

バイテラル（送受兼用回路）トランシーバー(14〜24MHz）




受送信のＬＰＦは3.5〜１０ＭＨｚの為に取り外す

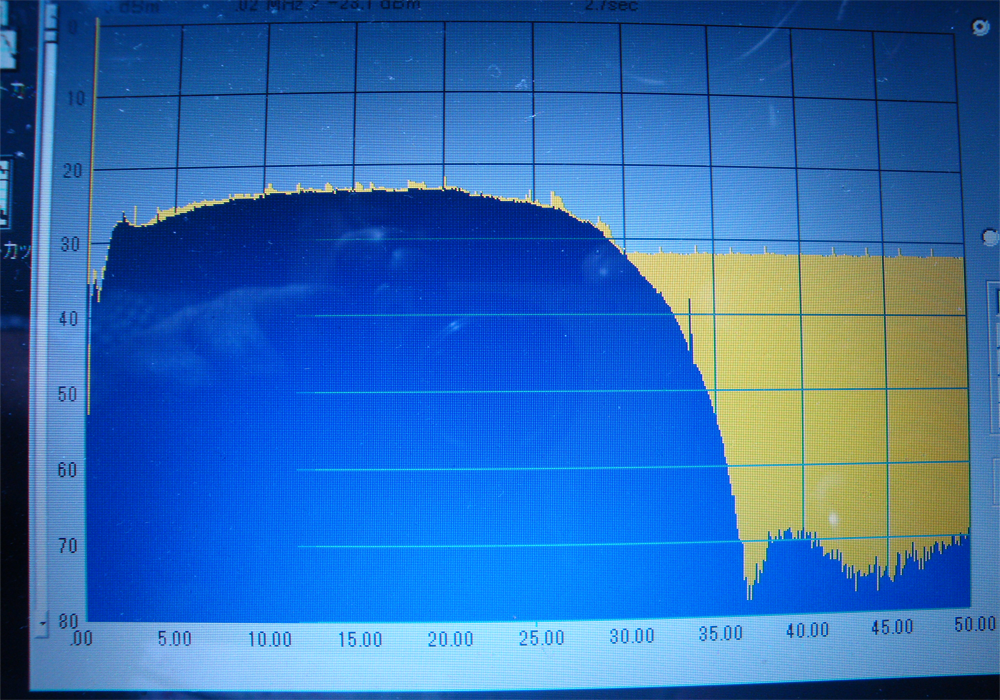

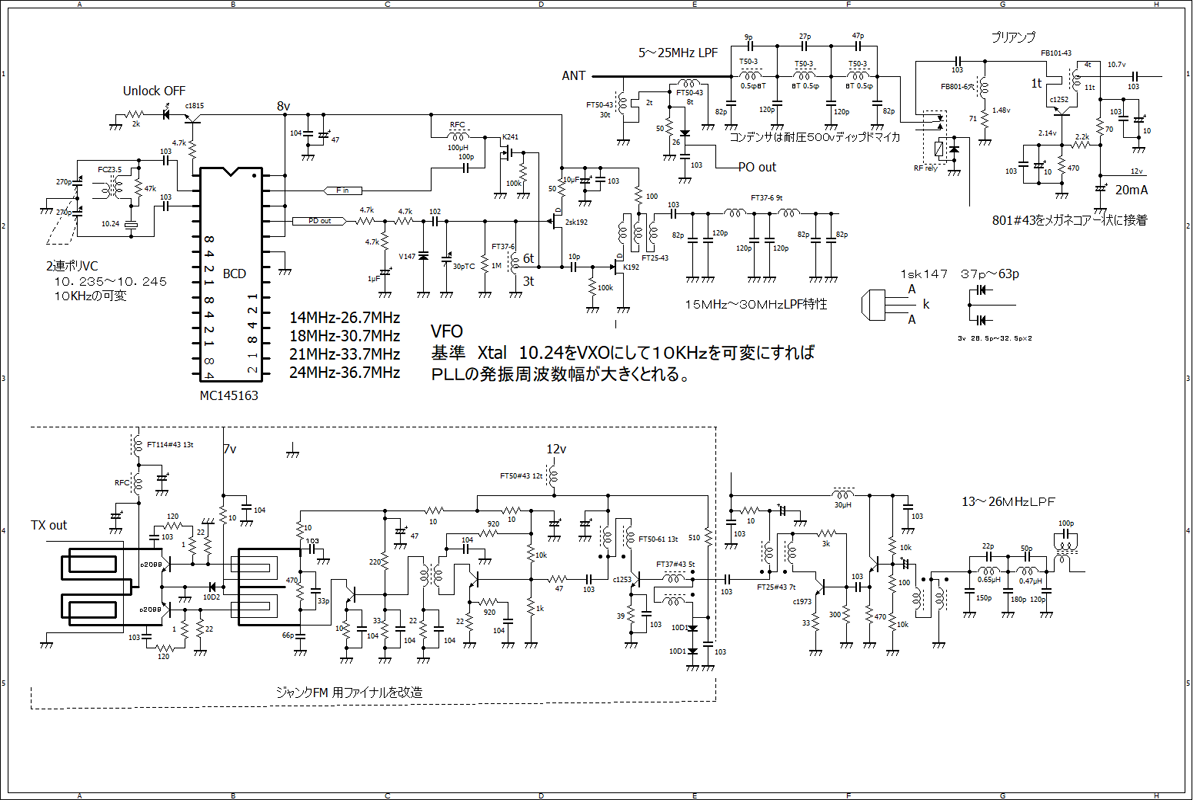

PLLの出口のLPF特性（１５MHｚから３０ＭＨｚ）たいした大した特性も無く気休め程度

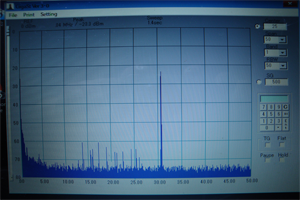

PLLの出力はスプイアスも無くC/Nは綺麗

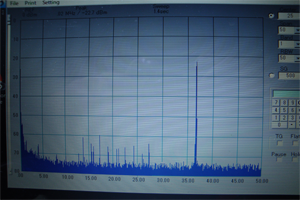

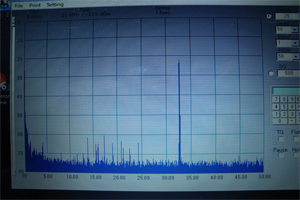

各出力も同じレベルで上手く行った。バリキャップの１ｓｖ１４７が大容量で可変出来たのが良かった



ＲＦアンプ単独なら15〜２５にピークが有る

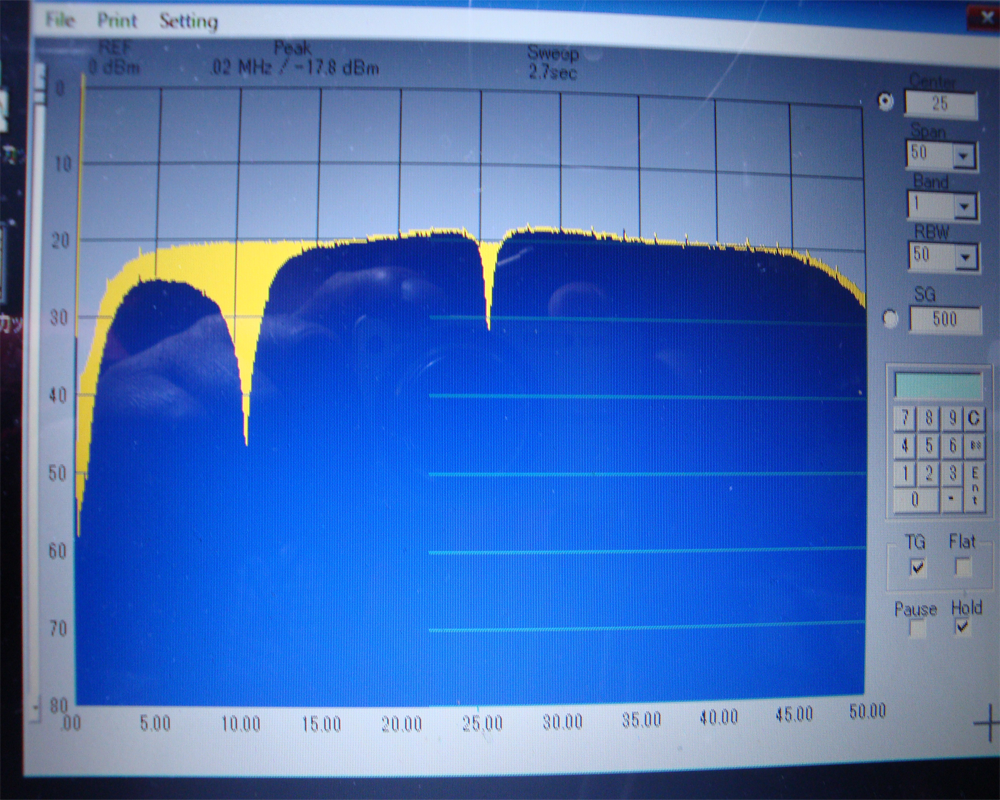

ＬＰＦとＲＦアンプの合成特性(2.5〜25MHz)

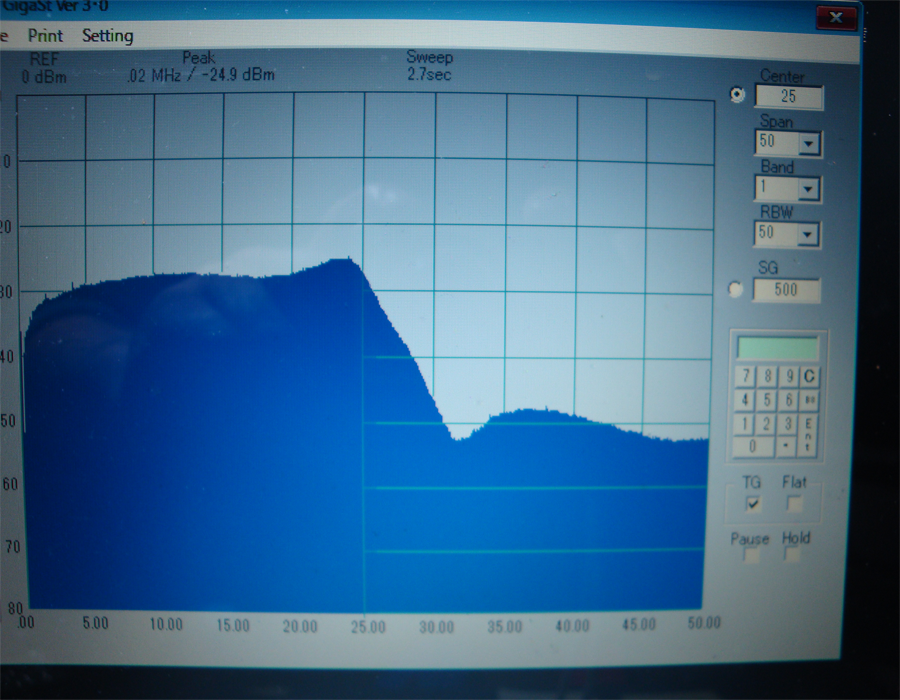

送信段の入り口のLPFを改造、25MHzで減衰

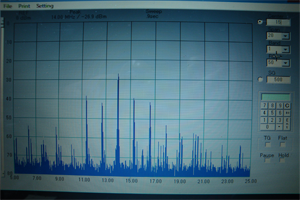

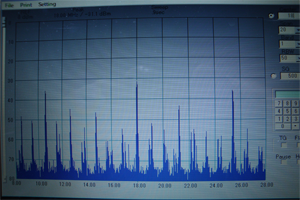

２Toneの入力ながらスプリアスがすごい。FM対応のTRでもないと思うがちょっと

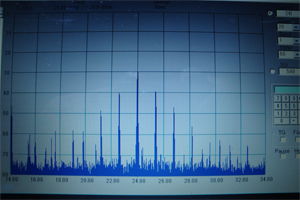

周波数によってはまぁまぁながら？な特性



PLLの周波数表示に工夫が必要
