RFamp

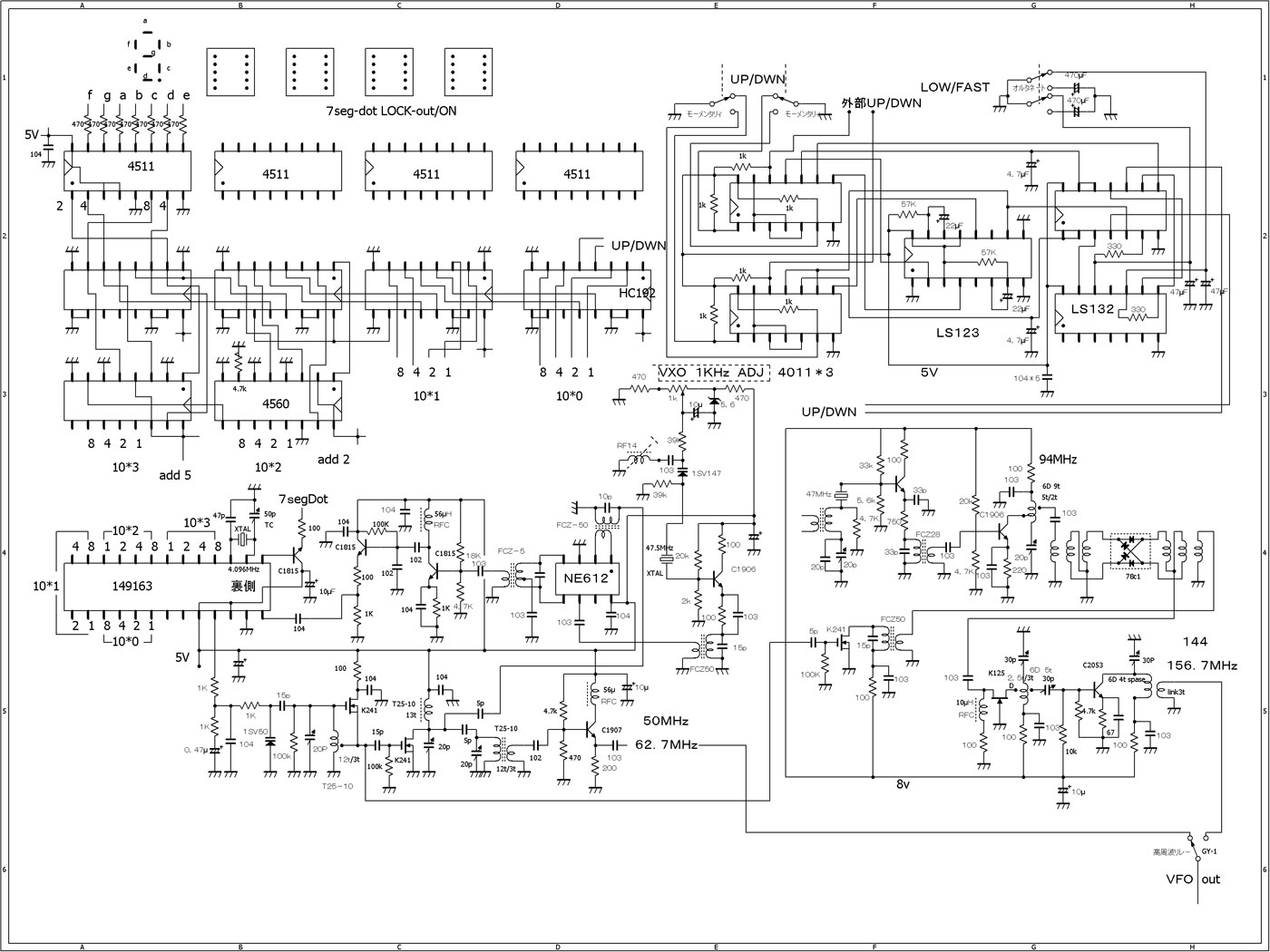

1KStep� PLL� PriMix XO� 94MHzVXO

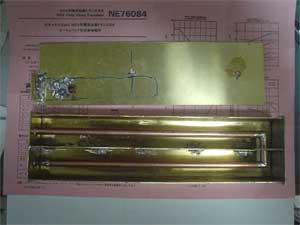

２ｍキャビティのケースは０．５ｍ/ｍ厚の真鍮板で作る。折り曲げはベンダーで機械加工

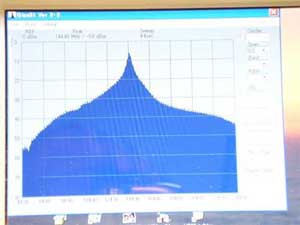

6m,2mband共に Gain=25dB Qu=25

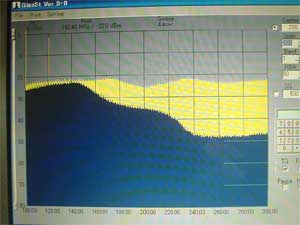

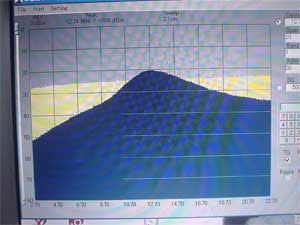

amp 50M 100M Gain 20dB, 144MHz 5dB Gain Qu=4.2
size=5> 送信スプリアス

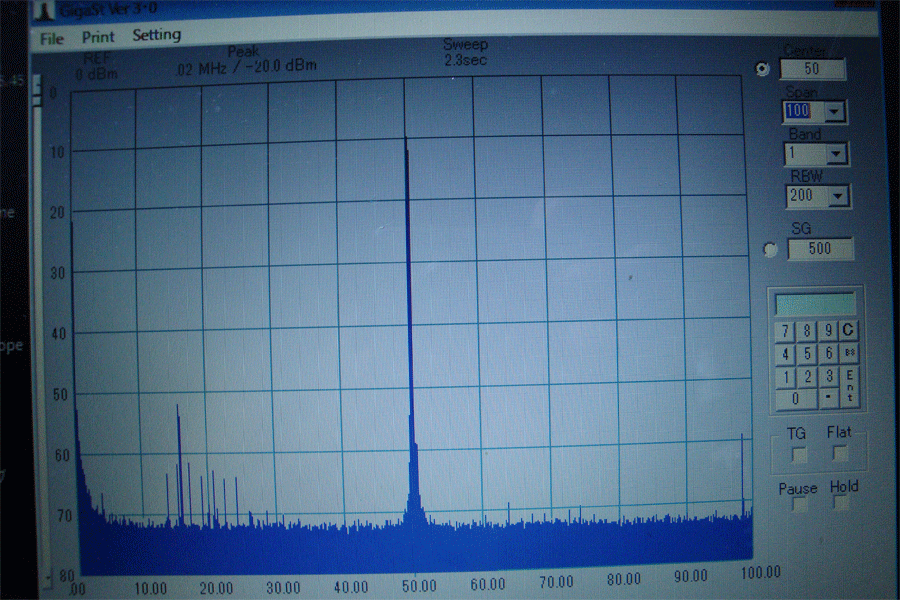

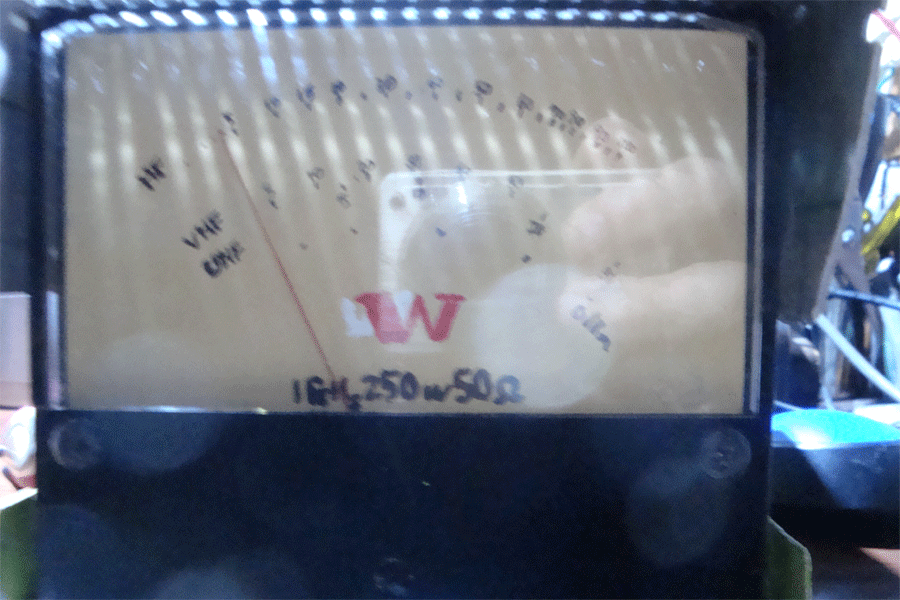

５０MHｚは５ｗとＱＲＰ仕様でスプリアスも無く綺麗な送信波形

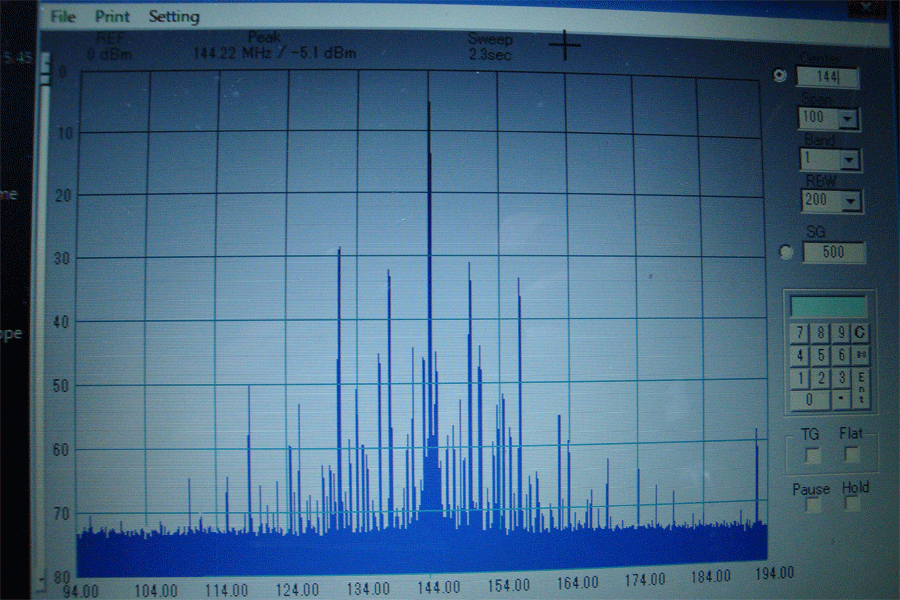

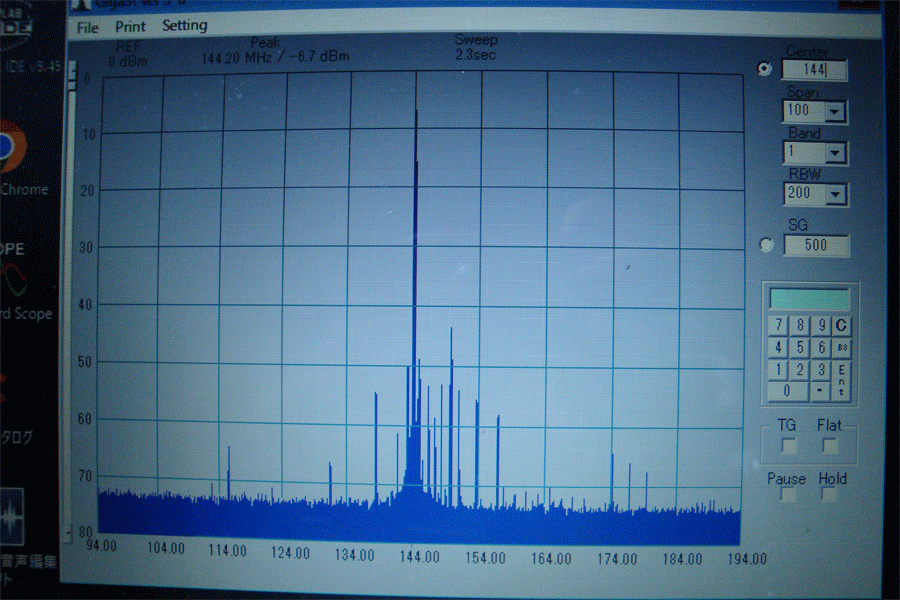

144MHzはいただけません。近接周波数にスプリアスをまき散らしている。Ｔ型1段しか入れてない、入らない
以前に製作した外付ＢＰＦを入れてみると

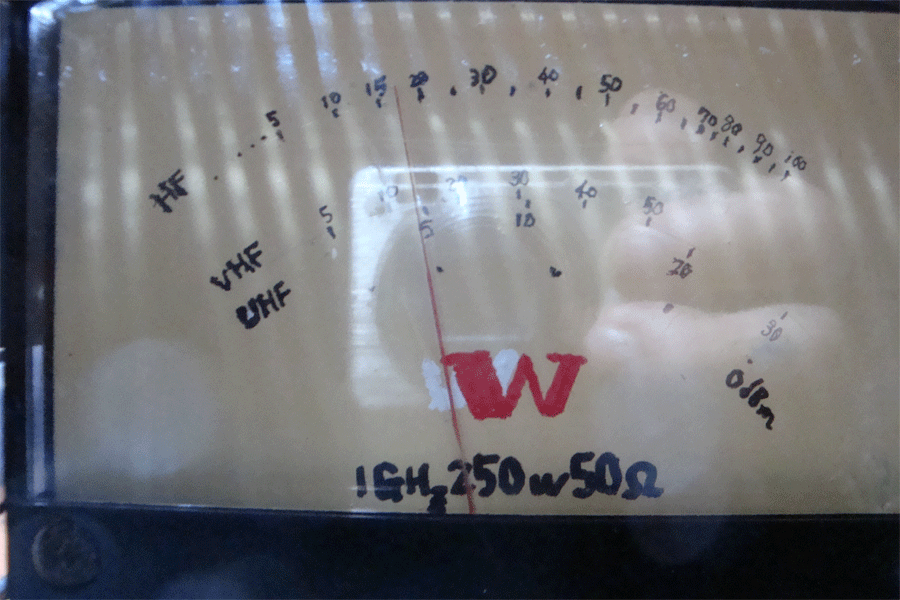

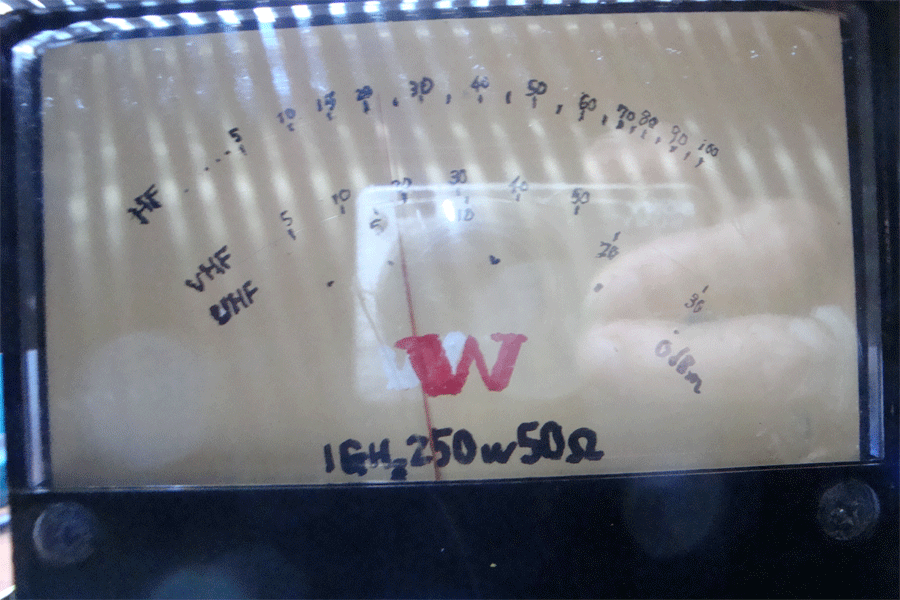

スプリアスが改善されてすっきりしたが５ｗが消える。５ｗ分がスプリアスだった？

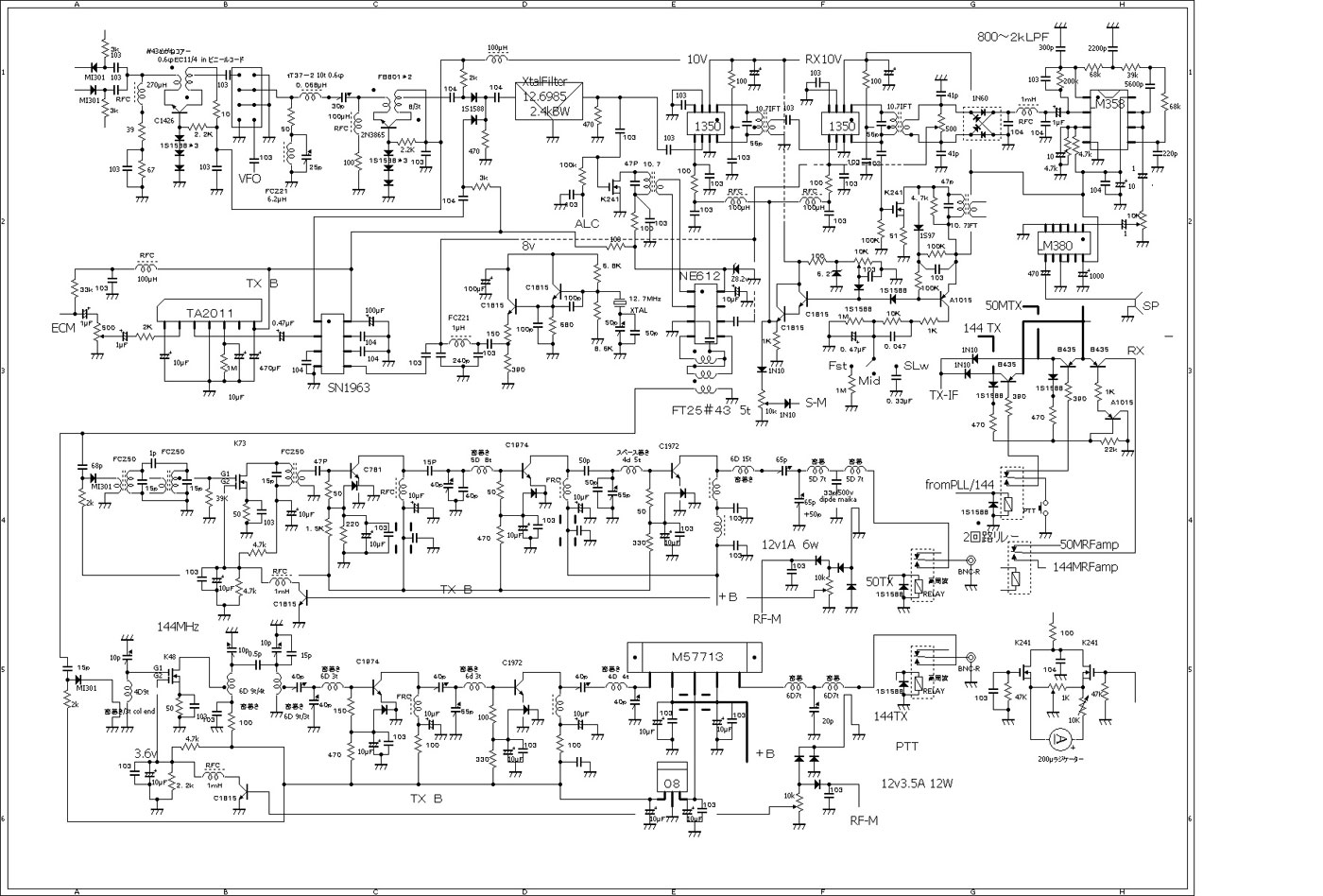

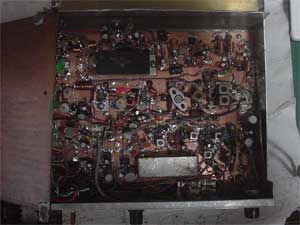

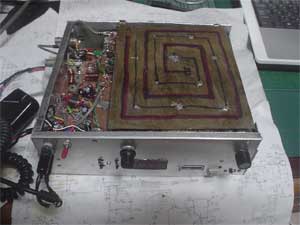

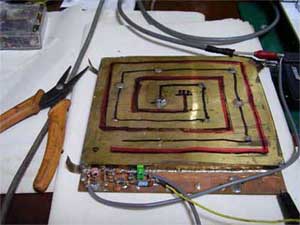

折り返しのキャビアンプを作って見たのでそれを生かすため作った５０ＭＨｚと１４４ＭＨｚの変な組み合わせの
トランシーバー. ５０ＭＨｚを親機にした１４４ＭＨｚ用のＸｖｅｒｔｅｒを1つのケースに入れて見た物です
