ＦＥＴ１ｹで３０ＡのＡＶＲ


ＦＥＴ１ﾂで３０ＡのＡＶＲ、ゲートのドライブに0Vからコントロール、ＯＰAMPだけで制御できる、
しかしＤ－Ｓ間で１０ｖを消費１０ｖ×３０Ａ＝３００Ｗ、大変な電力、お湯が沸く電熱器、
そこでＦＥＴが飛ばない様に３００Ｗを事前に抵抗に分散、０．３Ω×３０Ａ)×３０Ａ＝２７０Ｗを抵抗に負担 させる

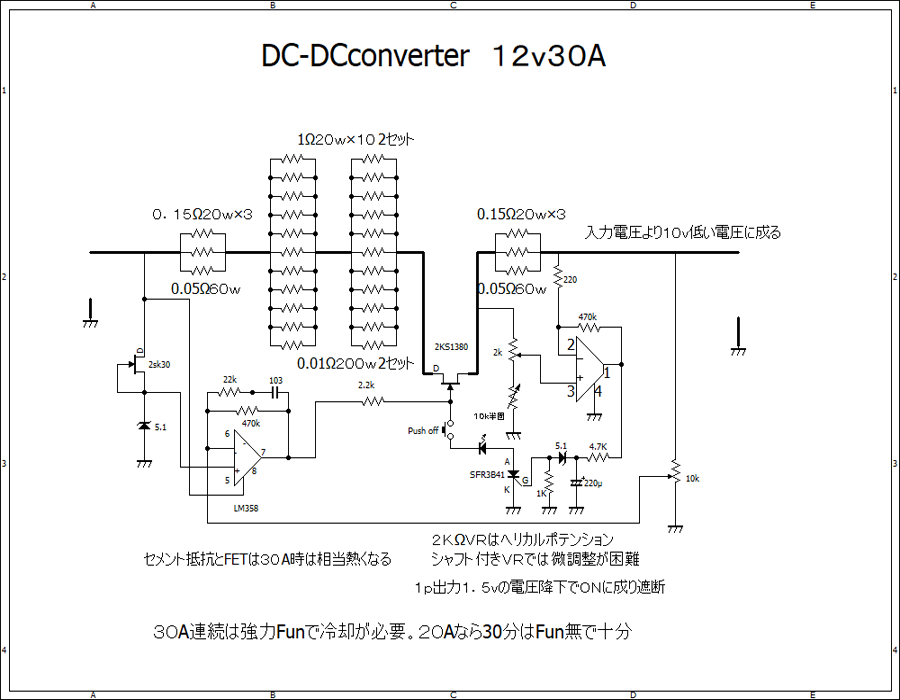

回路では０．０５＋０．１＋０．１＋０．０５×３０Ａ）×３０Ａ＝２７０Ｗと抵抗アレーを組んで冷やす

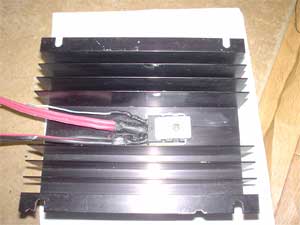

FETは結構大きいのでヒートシンクに圧接させる工夫が必要、Ｌ型の金具で真ん中を圧接、更に
リード線が０．２５スケを２本パラに絡めて熱収縮チュウブで絶縁した。



抵抗のアレーはファンで冷やすのでセメント抵抗の各隙間が必要で抵抗のリードで隙間を確保

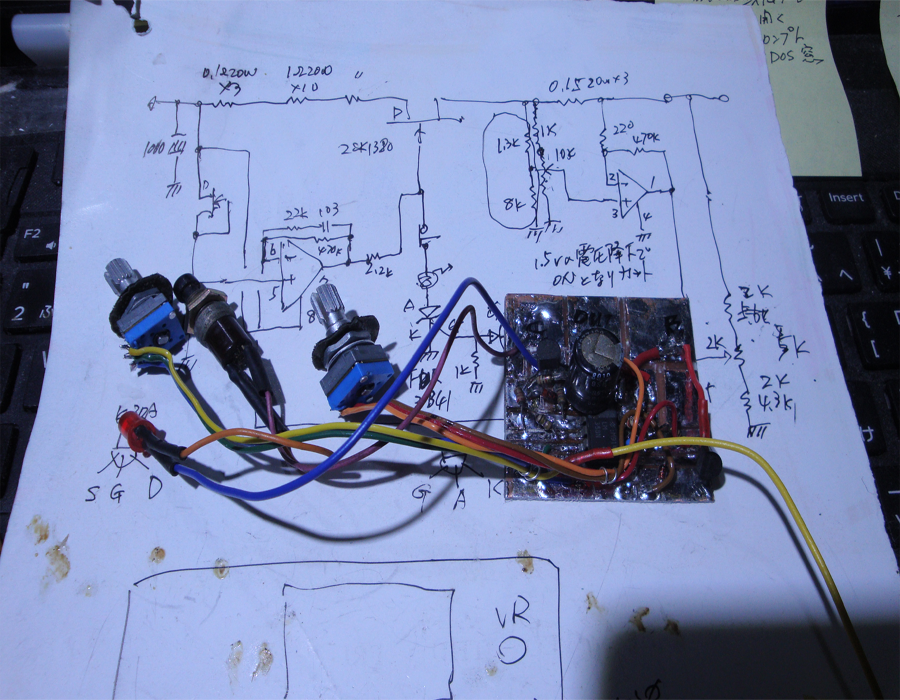

コントロール基板は面実装風にガラエポ基板をカッターで回路を作成。ヒートシンクの前に入れる為、
放熱器のフィンを切り取り加工して基板の裏に両面テープで固定、電圧設定と過電流の遮断はＯＰampで。
ＳＣＲで遮断するので復帰のＳＷは押すとＯＦＦに成るプッシュSWを使う。

高さ70m/m巾120m/m長さ265m/mと３０AのDC-DCコンバーターにしてはかなり小型
電流遮断のVRは5～２０Ａの範囲が回転角で3度くらいしか無く特定しずらいので
ヘリカルポテンション２ｋΩに替えアース側を10ｋΩの半固定で７ｋに設定、
電流遮断の調整範囲を拡大、2回転で５Ａづつ可変出来る様に改善した

出力に何やら直流意外な成分が含まれているが、低周波ハムになるほどでは無い
セメント抵抗アレーの分で小型にはならず利点は？

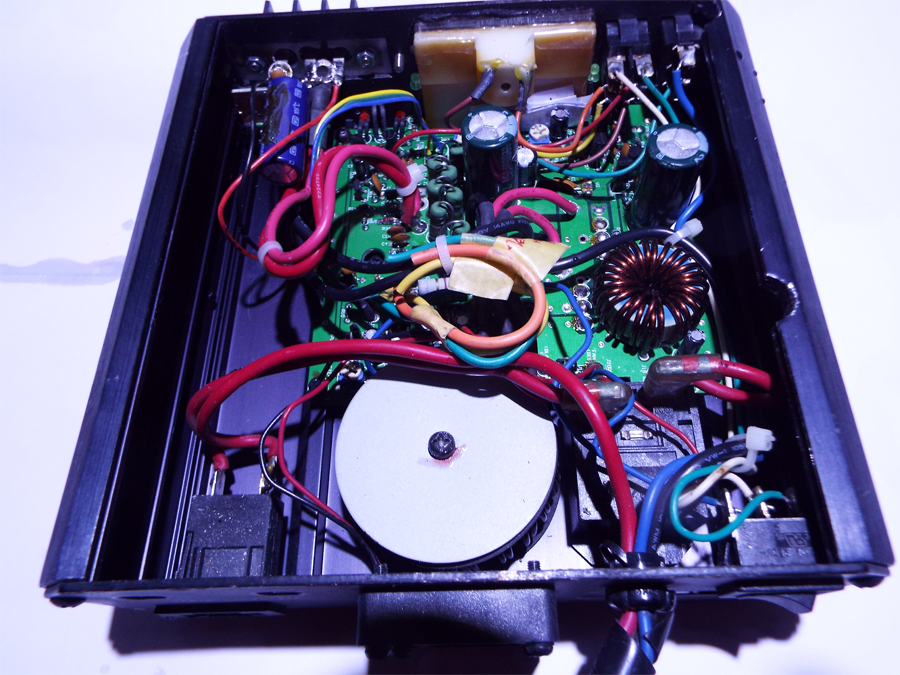

ALINCOのsｗating、DCーDCconvのジャンク改造

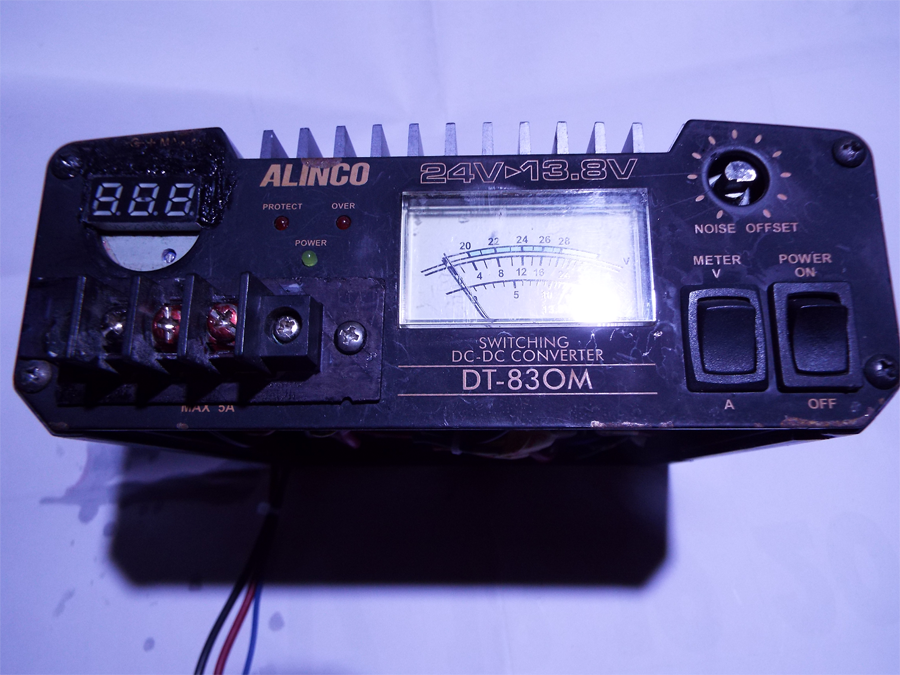

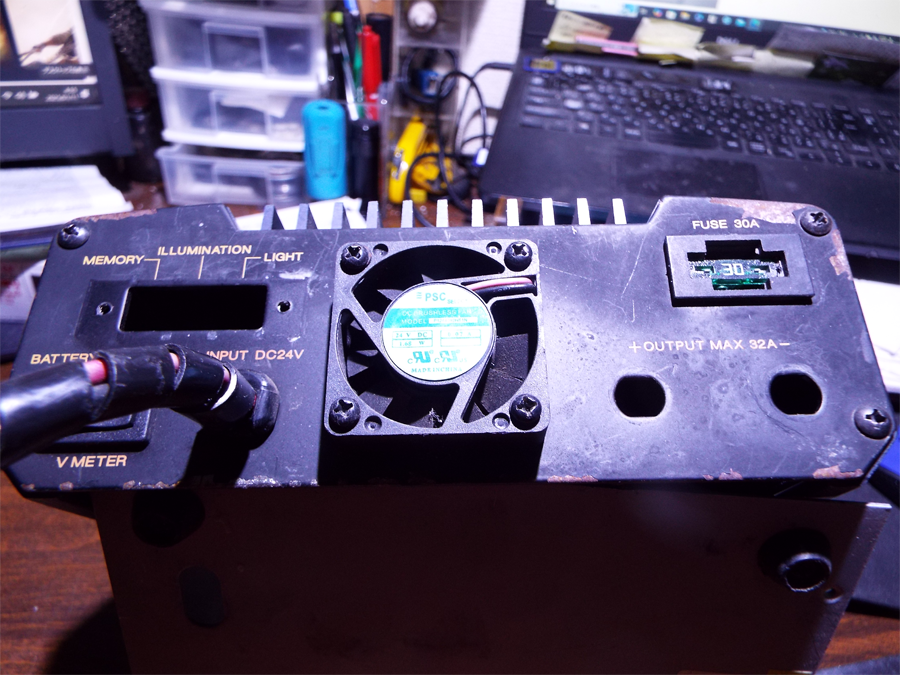

背面の端子を捨て、リモートの端子台を前に取り付け出力端子台に、３０Aの大電流には少し
心配だが３０Aの端子台が無いのでこのまま使う。接触抵抗で半田が解ける事は無いと判断、
３０Aの電流を流すことは無い。電圧は可変にポテンションの小型のＶＲに変えるマイナスドライバー
で回せる構造に、電圧表示はデジタルに電流はアナログメーターを校正してそのまま使う。

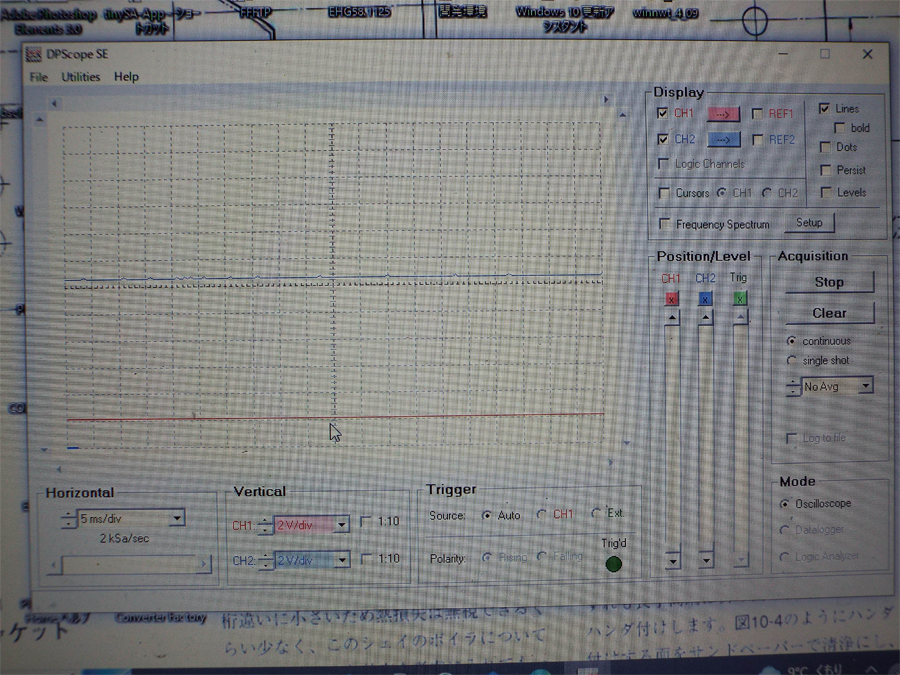

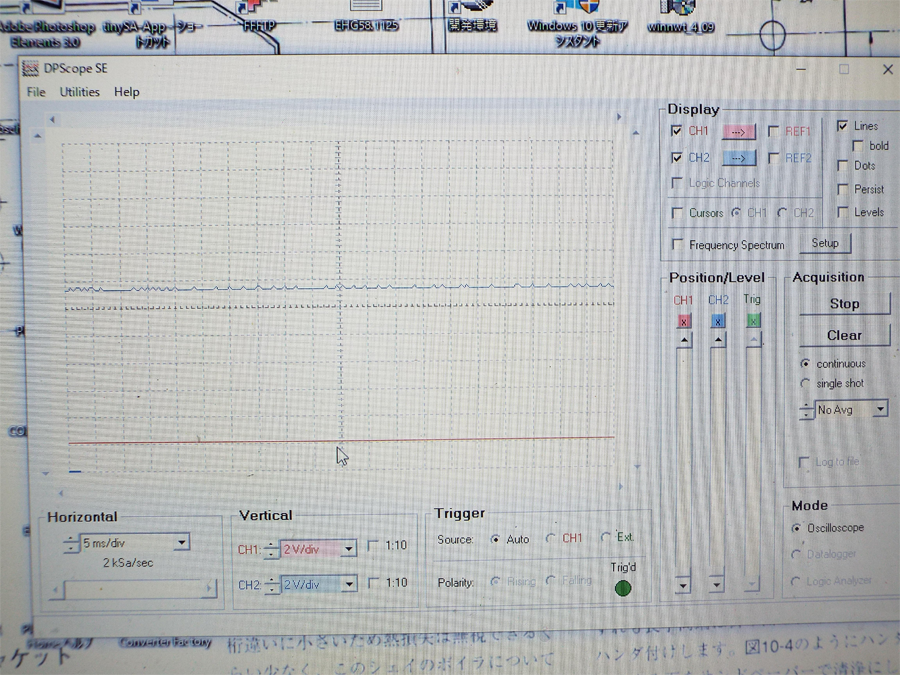

FETのDC-DC cnvと同じ様な低周波のノイズが含まれるがスイッングにしてはすごいレベルだ、
１３．８Ｖ 、３０Ａ　OUT で０．１ｖの変動はすごい。無線機につないで１００ｗで２０Ａだから
電圧変動は心配無し、発熱も殆ど無く、スィッングの特徴、現行ではメーターがデジタルに変わり４４００0円もする
