ATU-100　1.8MHz〜50MHz 50W 組み立てキット




アリエクスプレスで３１００円で買ってみた。N7DDC（アメリカのアマ局）の回路とpicのソフト

を中華に依頼して大量に作った様で格安だ、最初にコイル3つはドリルの刃を利用して巻き付ける

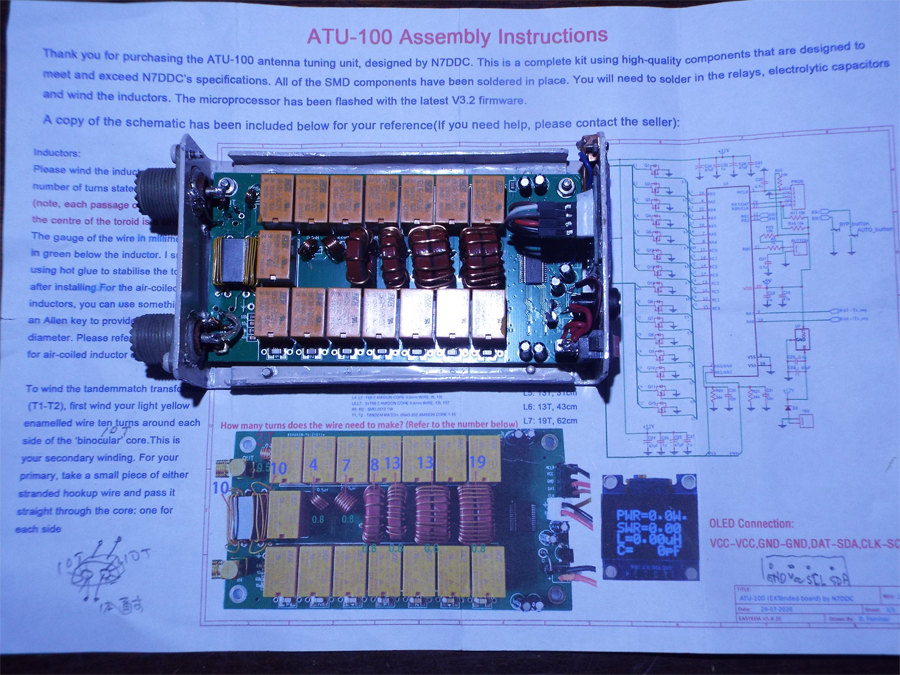

残り4つはトロイダルコアーとの隙間なく巻き付ける。まずはリレーを基板に押し込み裏返して高さが

均一に成る様にしてから半田付。次にコイルを無理やりリレーの隙間に入れる。電解コンを半田付、

5v3端子はシルク印刷の通り。LCDの配線は注釈をよく見る。チップ部品は既に付いていた。５０ｗ

対応だったがチップコンが５００ｖの耐圧が有るのかな？リレーの脇に厚いチップコンが半田付されている

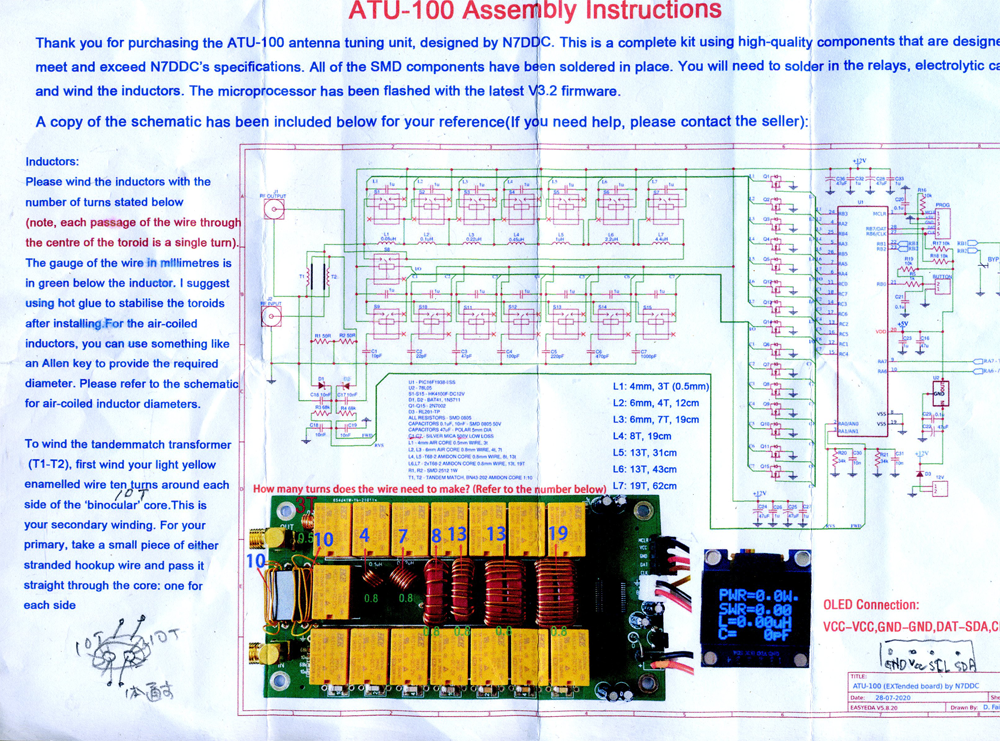

のが５００ｖ耐圧のＬマッチ用のコンデンサらしい、取説内のＣ１〜Ｃ７ SILVER MICA 500vと書かれている

（シルバーマイカ耐圧５００ｖ）。T1-T2の眼鏡コアーにはそれぞれ黄色いテフロン皮膜のかなり細い線を

１０ｔづつ巻き始めを同じ側から巻く。ＳＭＡーＲをＭ−Ｒに変える。電源のDCソケットは僅かに細く従来の

DCプラグに合わず捨てる。リレーの接点容量はAC２５０ｖ、ＤＣ２４ｖで３Ａと十分５０ｗに耐える

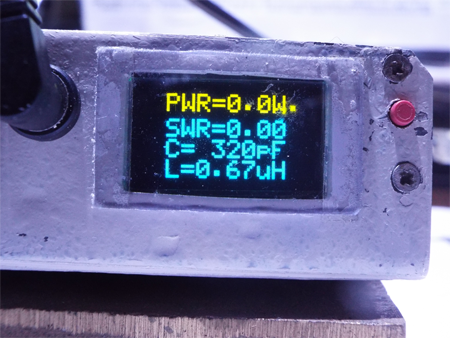

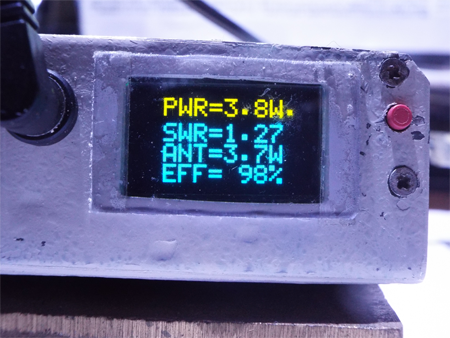

動作させると１Ｗ入力でも動作してＰｏｗ、ＳＷＲと表示、ＬとＣの値が次に表示される、通過ロスが０．１ｗは有り

そうだ。通過特性を見たいのだがリレーは通電状態にも関わらずスペアナでは見れない何でか？小形で良くできている

し部品をかき集めたらこの値段ではとても無理だ。中華を認めたくないが何もかにもが中国に行ってしまった　

さてアンテナにマッチングを入れると何と電力は1/4に電圧は1/2に成ってしまう現実！！！アンテナの形状で５０Ω

にするのが最善！八木アンテナのフォールデットダイホール。GPアンテナのラジアルとラジエータを９０℃以上に広げて

インピーダンスを上げる、アローラインなどはこの理屈で構成されてる
