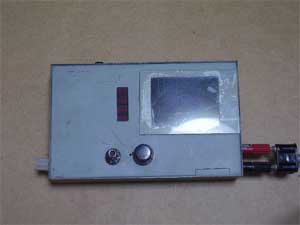

一目でＳＷＲが見れる実に便利な測定器、少々大食いで１２ｖのシールバッテリーで駆動 出来るので屋外でのアンテナ調整に使える。

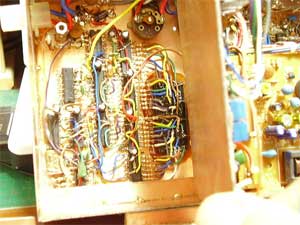

ガラスエポキシ両面基板でケースを組んで内側に回路を作る。スペースの無駄をなくし片手で持てる様に。 スイープの範囲を可変するＶＲは多回転ＶＲで微調。

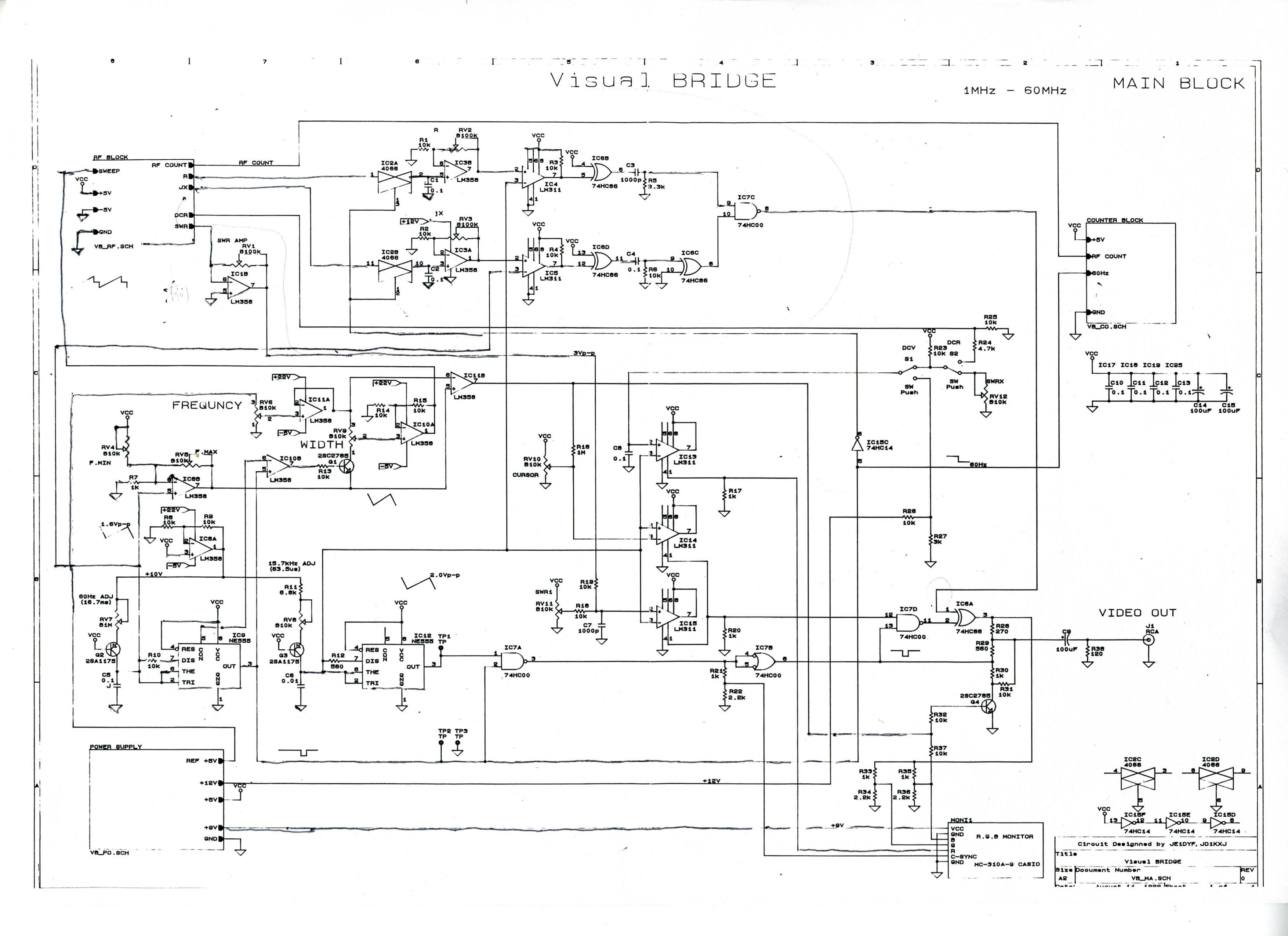

全体回路図

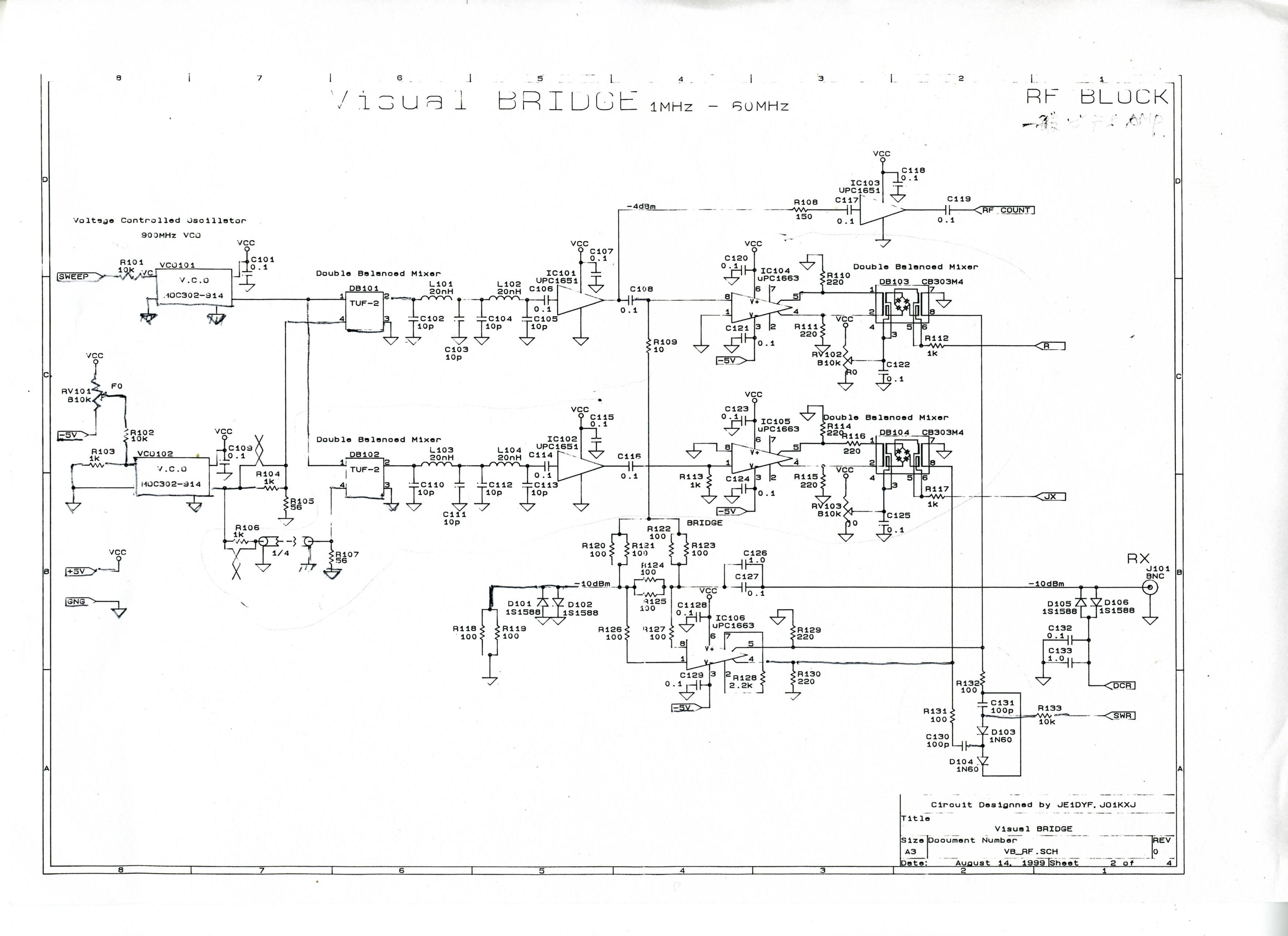

ＯＳＣ

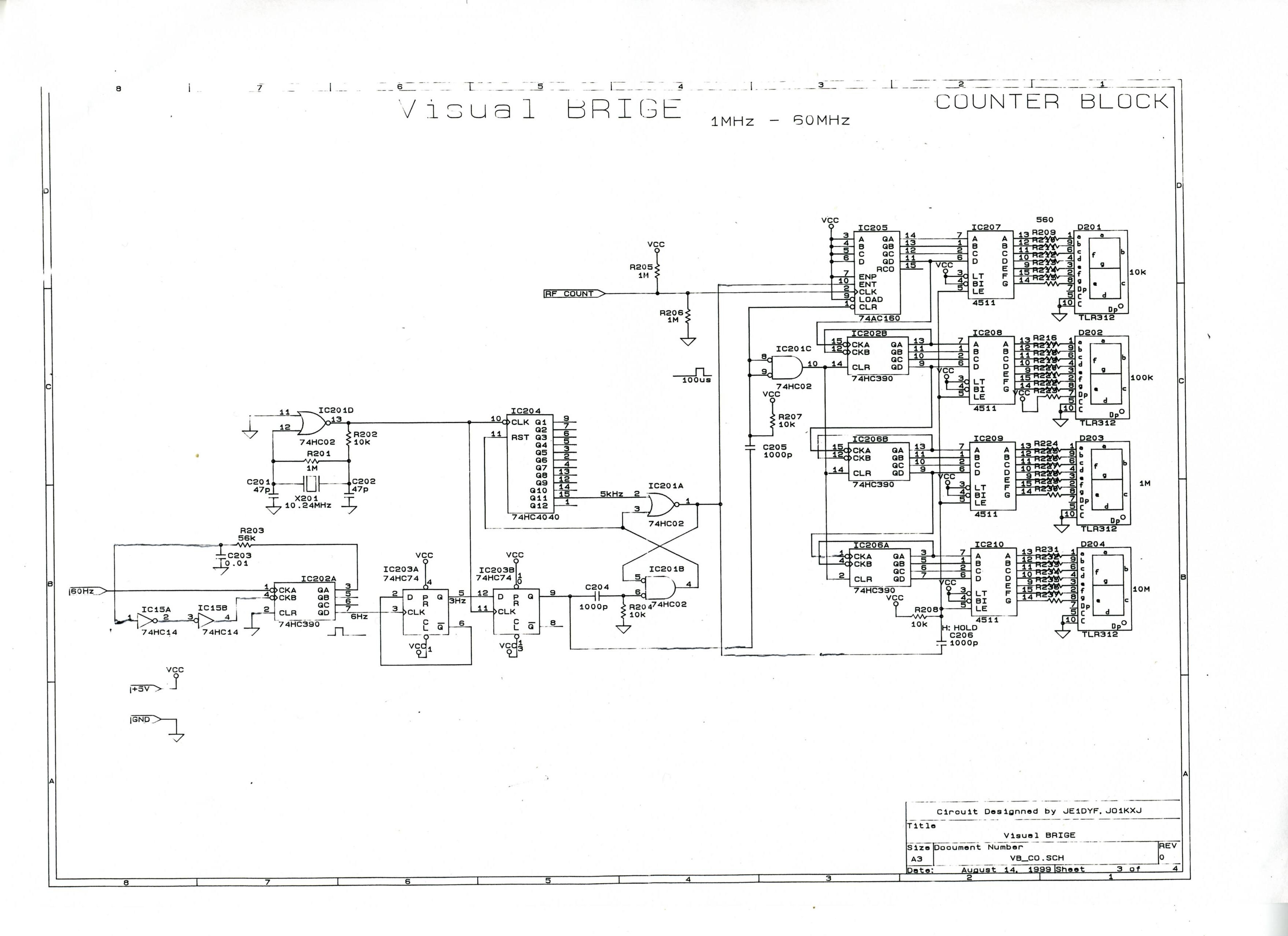

表示部

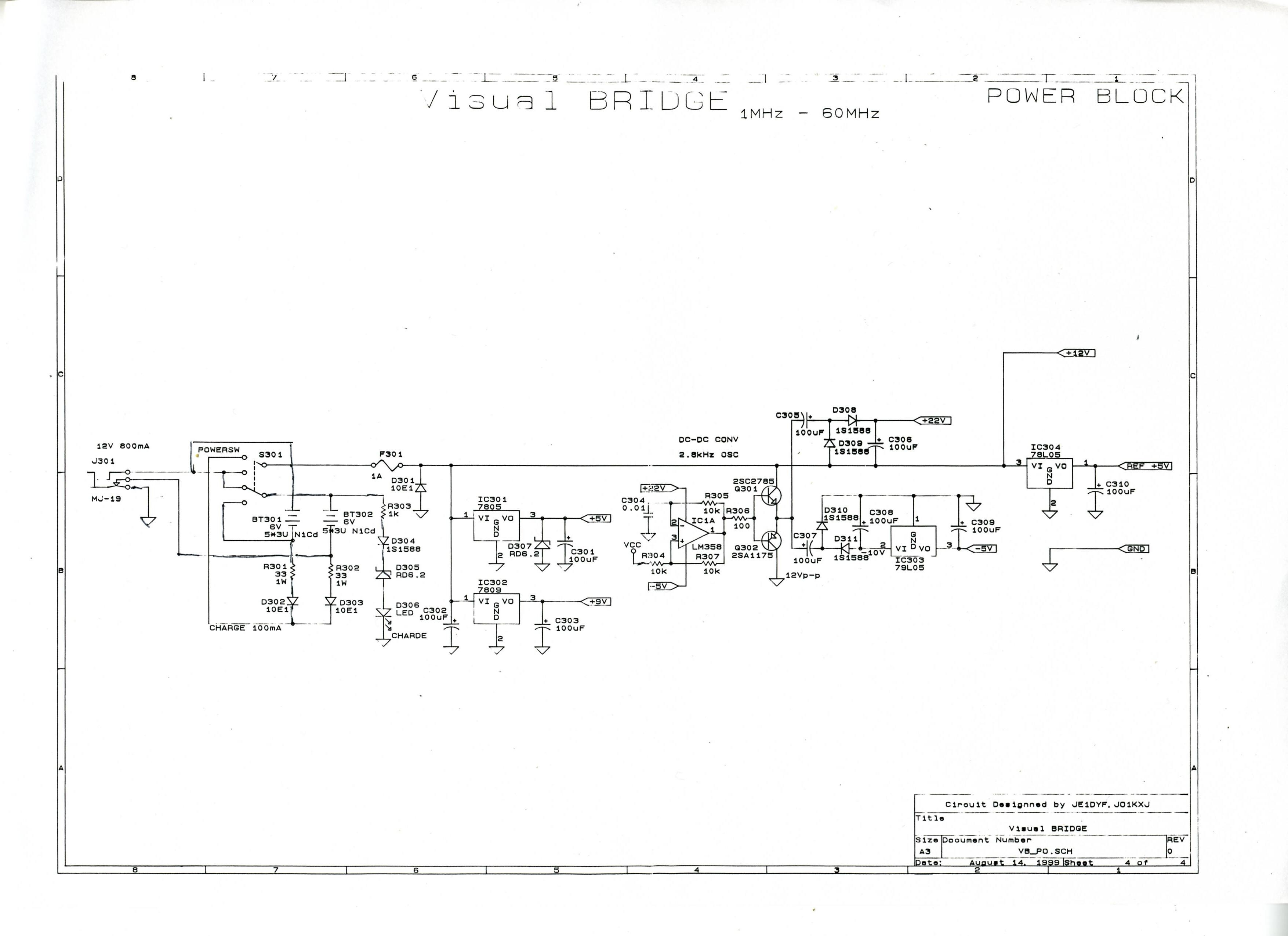

電源部


半田付けを始める前に実態図を書いて完全に間違いが無いと確信してから、半田の付け直しは部品にストレス、汚い仕上がりなど、良いこと無し。

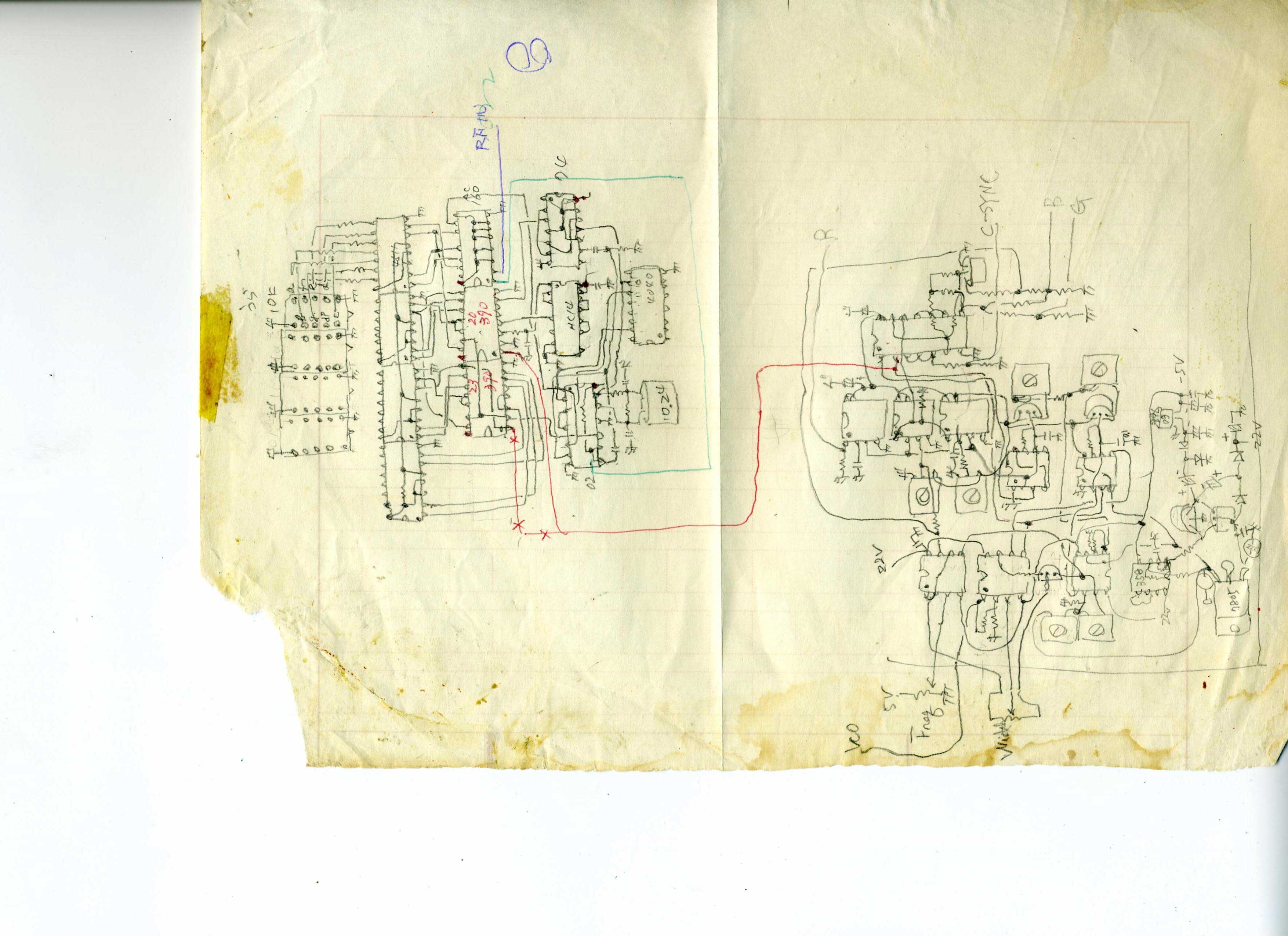

実態図
