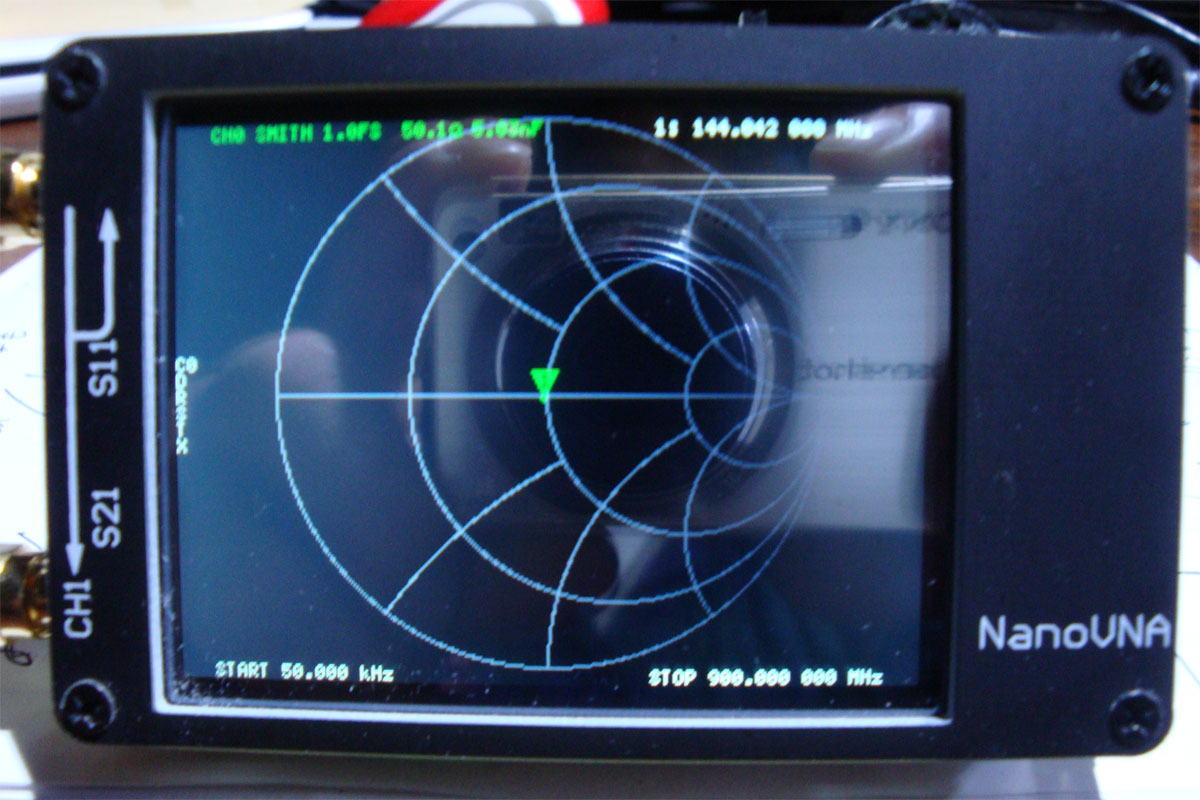

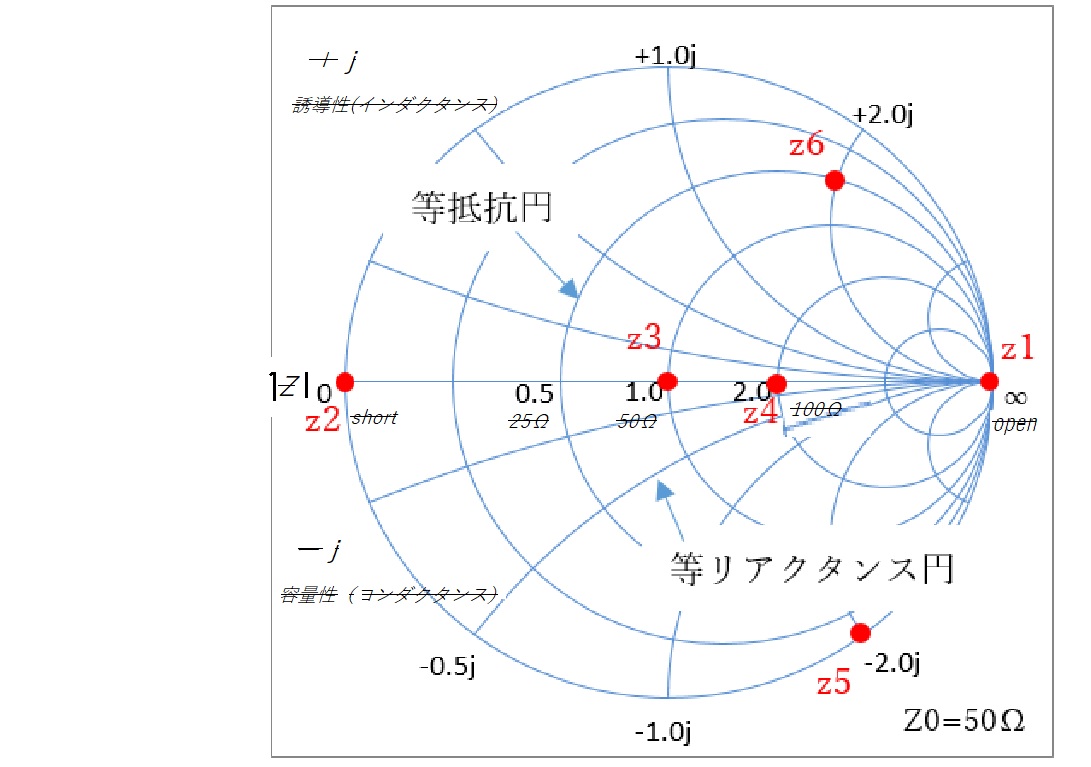

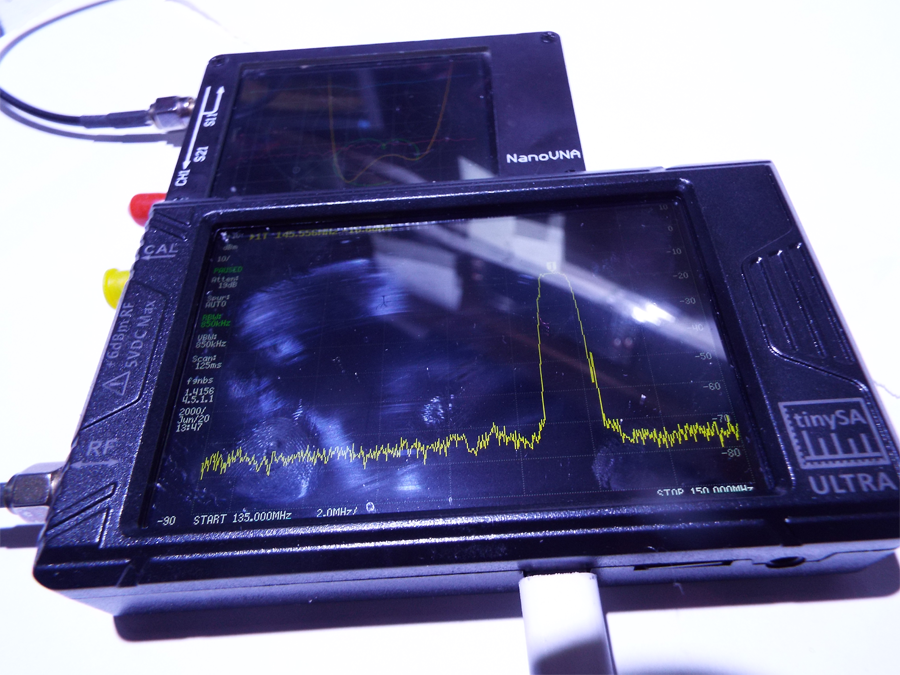

2.5インチの液晶にスミスチャートが表示されＲ±ＪＸがプロットされる優れもの

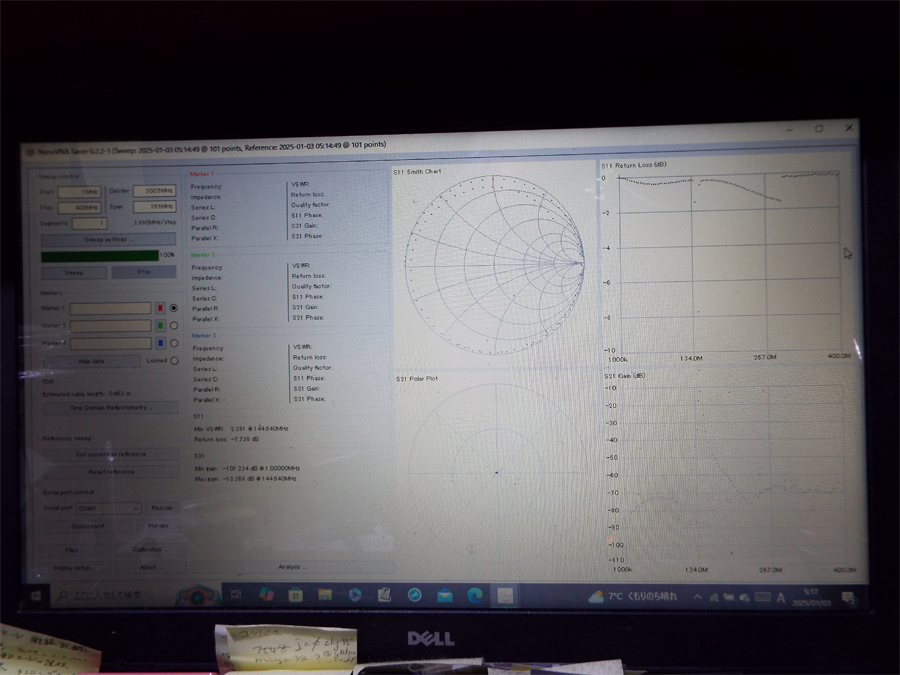

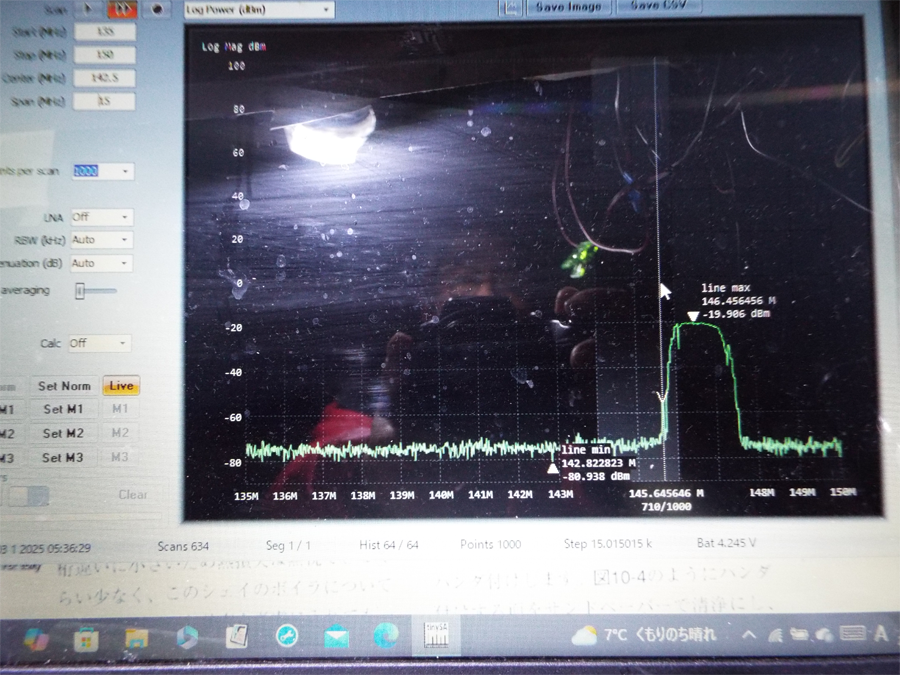

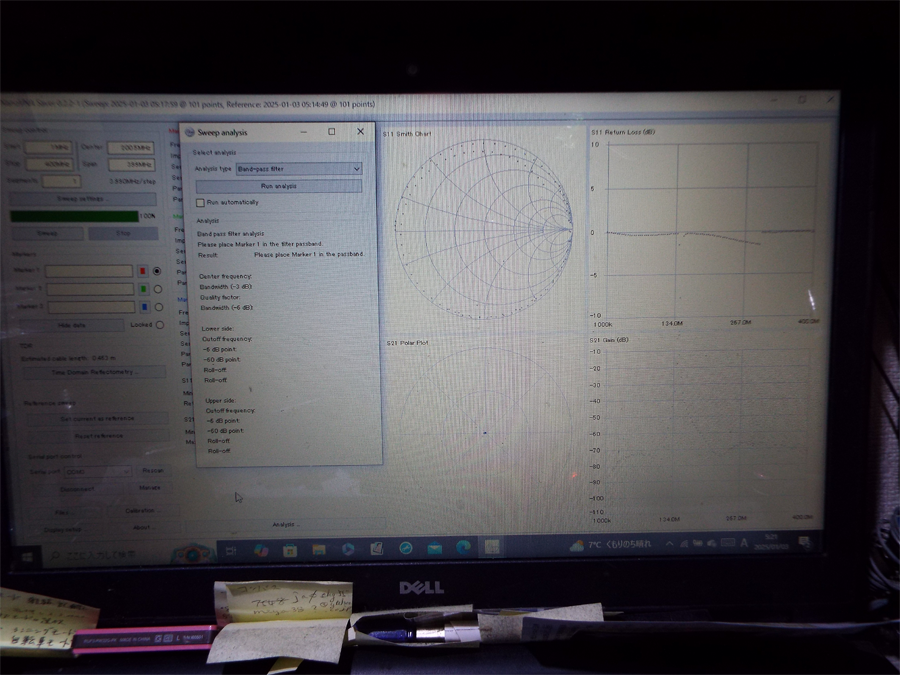

USBでＰＣとつないで大きな画面で見る事もできる。測定範囲は１ＭＨｚ〜９００ＭＨｚまで

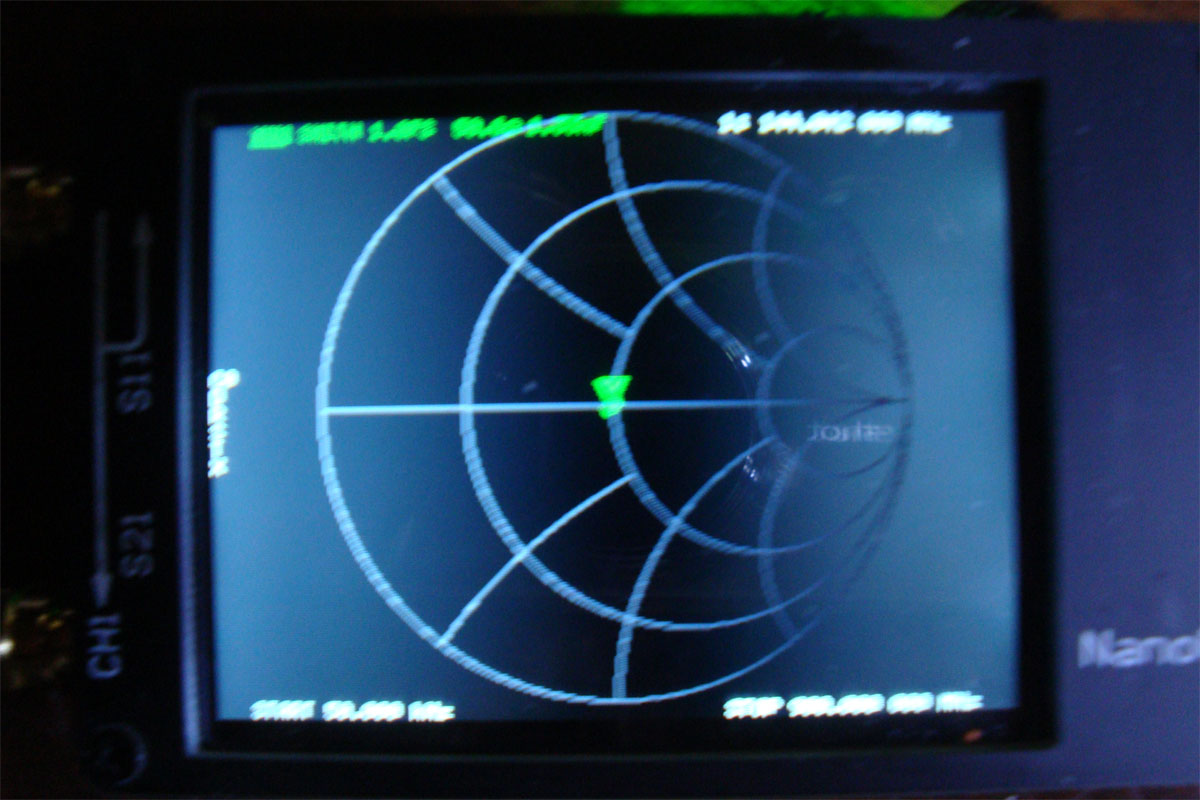

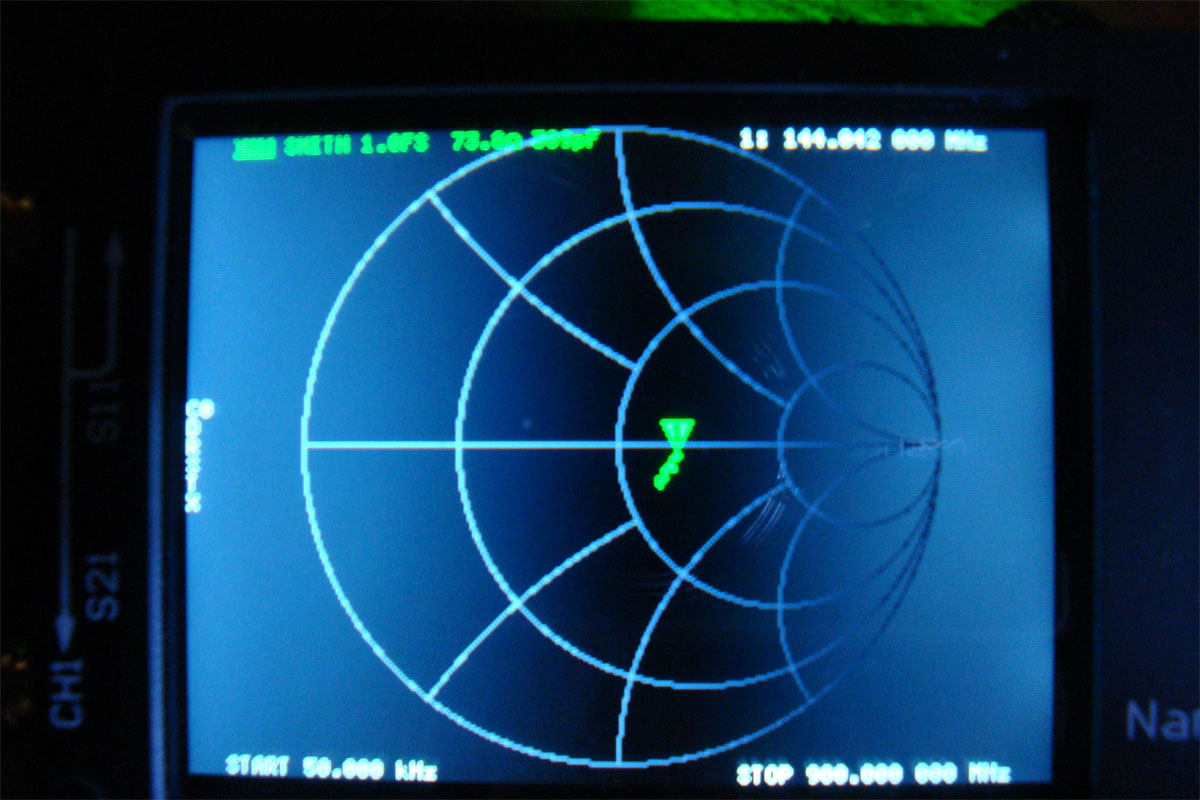

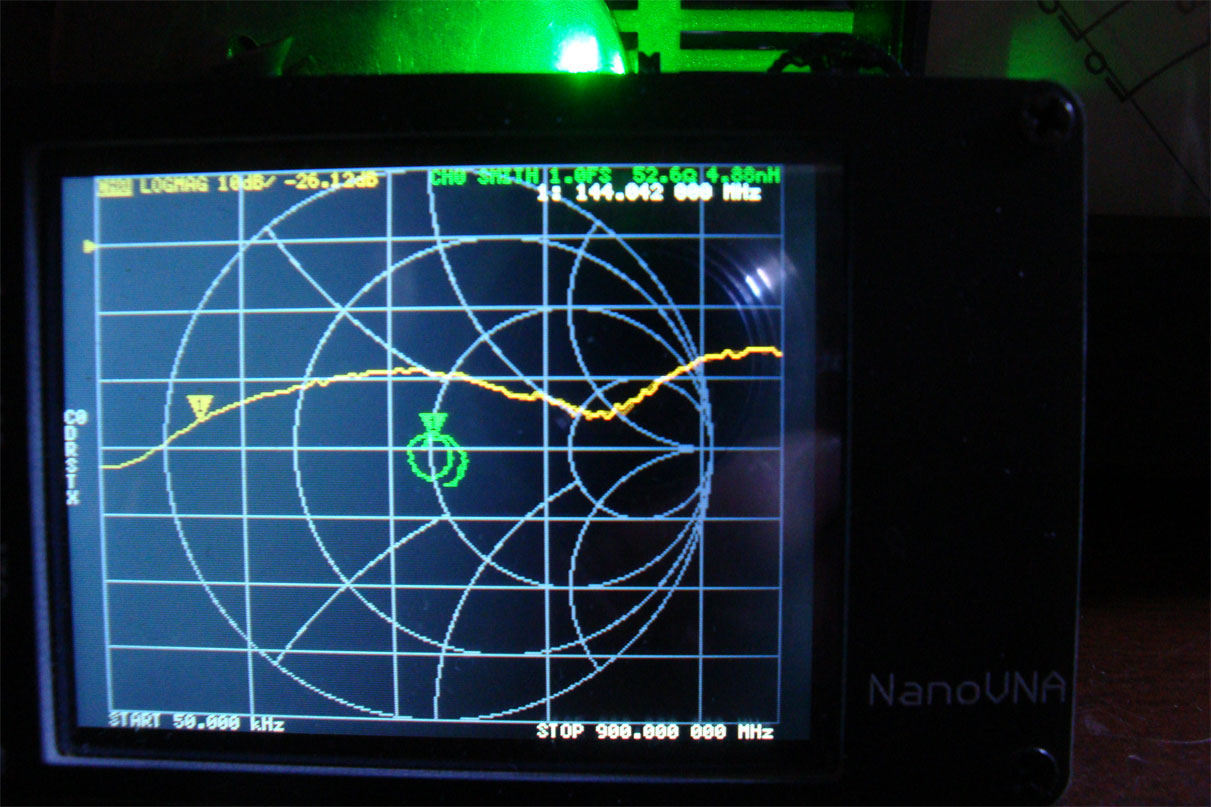

スミスチャートのみの表示でスッキリ。５０Ωで±ｊＸ＝ゼロの表示。

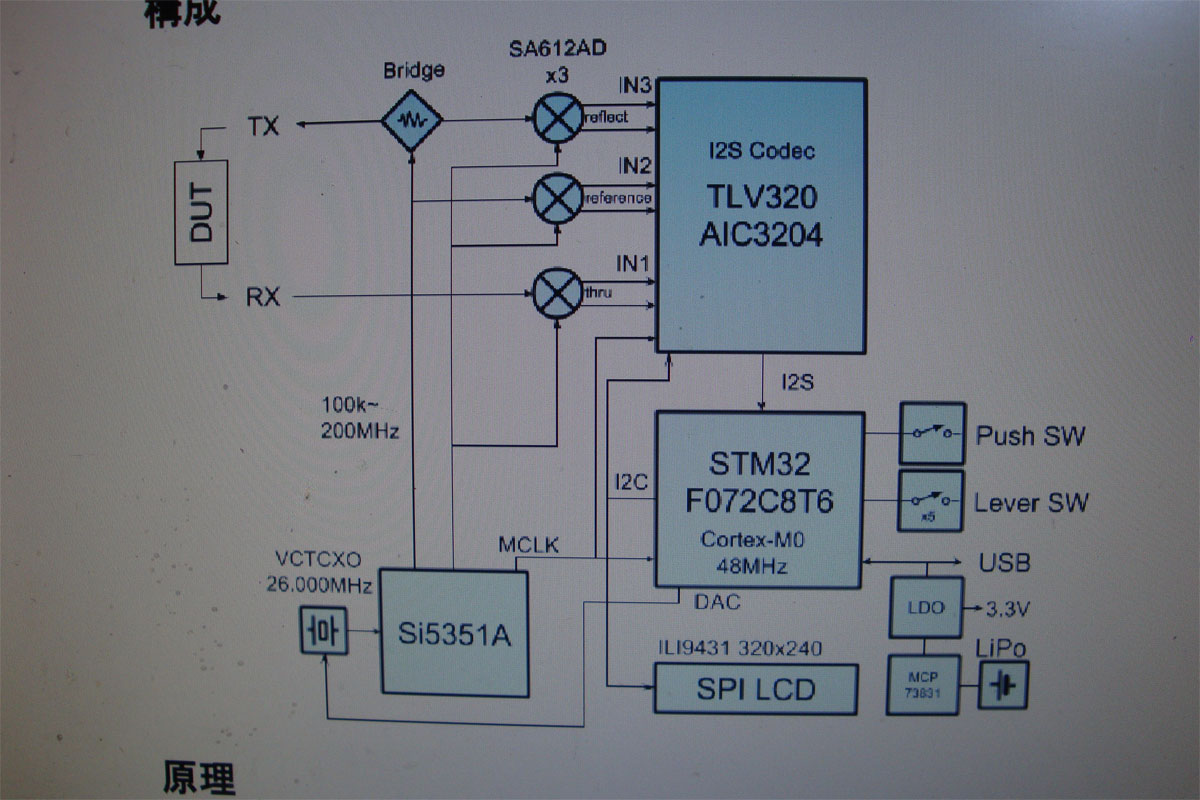

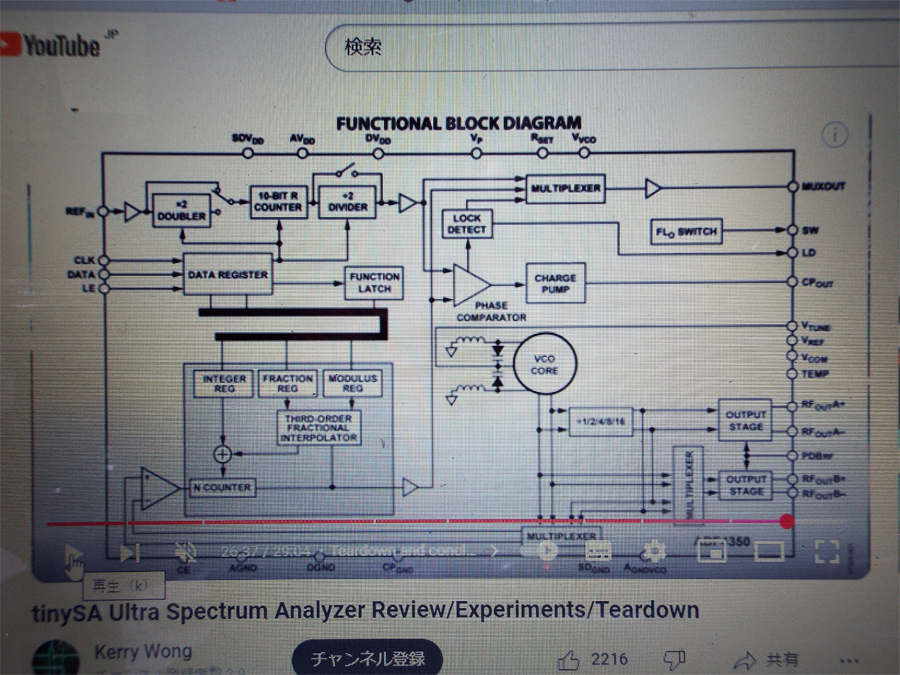

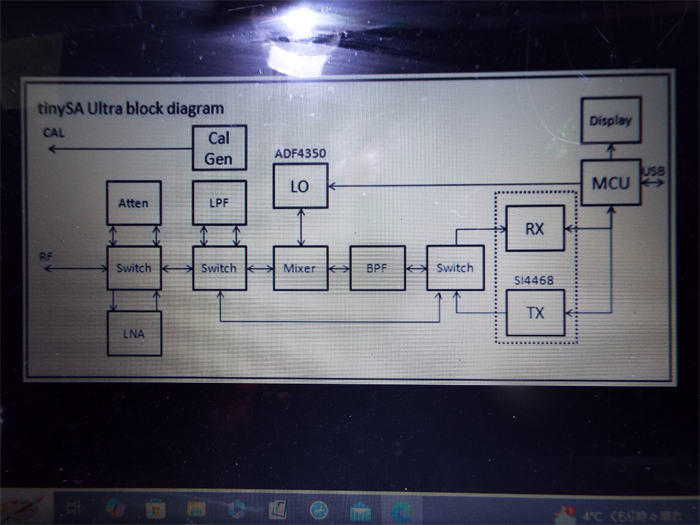

ブロックダイアグラム

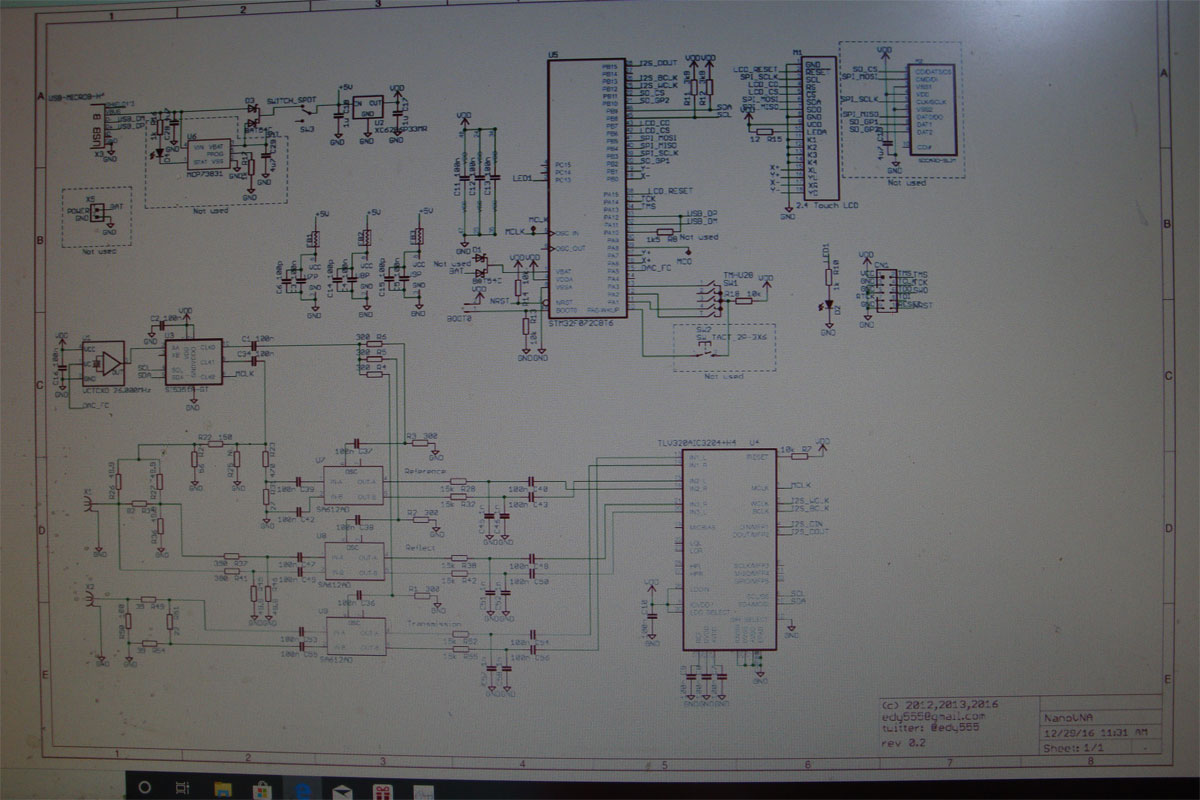

回路図
マニュアル
校正
1. 現在の構成状態をリセット ＣＡＬ ＲＥＳＥＴ
２．ＣＨ０ポートにOPENスタンダードを接続 CAL CALIBRAT OPEN を実行
３．CH0 ポートにSHORTスタンダードを接続 CAL CALIBRATE SHORT を実行
４．CH0 ポートのＬＯＡＤ（５０Ω）スタンダードを接続 CAL CARIBRAT LOAD を実行
５．CH0 と CH1 ポートに LOADを接続ｓ CAL CALIBRAT ISOLN を実行する
６．CH0,CH１ ポートをケーブル同士をスルーコネクタで接続 CAL CALIBRAT THRU を実行
７．構成を終了し、誤差の補正情報を計算 CAL CALBRAT DONE
８．データ番号を指定保存 CAL CALBRAT SAVE SAVE 0
機能
トレース(TRACE)
トレースのは黄色、青、緑、紫の４色が表示でき、そのうちの１ツがアクティブなトレースに成る
アクチィブなトレースをタップしてSigleをタップすれば単独表示
トレースフォーマット
アクティブなトレースを変更するには DISPLAY FORMAT
. LOGMAG : 測定値の絶対値の対数
。 PHASE : −１８０°〜＋１８０°の範囲の位相
。 DELAY : 遅延
。 SMITH : スミスチャート
。 SWR : スタンディングウエーブレシオ
。 POLAR : 極座標形式
。 LINEAR : 測定値の絶対値
。 REAL : 測定値の実数
。 IMAG : 測定値の虚数
。 RESISTANCE : 測定値のインピーダンスの内のレジスタンス成分
。 REACTANCE : 測定値のインピイーダンスの内のリアクタンス成分
トレースのチャンネル
CH0,CH1のポートが有り
. CH0 S11 (反射損失）
. CH1 S21 （挿入損失） トレースのチャンネルを変えるには DISPLAY CHANNELの CH0 REFLECT 又は CH1 THROUGH
マーカー
MARKER SELECT MARKER n から行います。アクティブなマーカーを表示したマーカーに設定されます
ＮａｎｏＶＮＡでアンテナの計測
アンテナが目的周波数で＋か−のリアクタンスが有るか0。 インピーダンスが何Ωかが測れる。ついでにＳＷＲも測れる
トレースの設定
CH0を使用 THRU と ISOLN 以外の全てての項目で校正を実施する。
１．トレース０ 、CH０−SWR
２．トレース１ 、CH0−REACTANCE
３、トレース２ 、CH0−SMITH
４、トレース３ 、OFF
アンテナと同調させたい周波数をCENTERに設定、SPANは適宜に、リアクタンスを表示しているトレース１が０に近い周波数を探し、
エレメントが目的周波数より長い短いを考察する。同調させたらインピーダンスを計測できるから、マッチングで５０Ωにする。

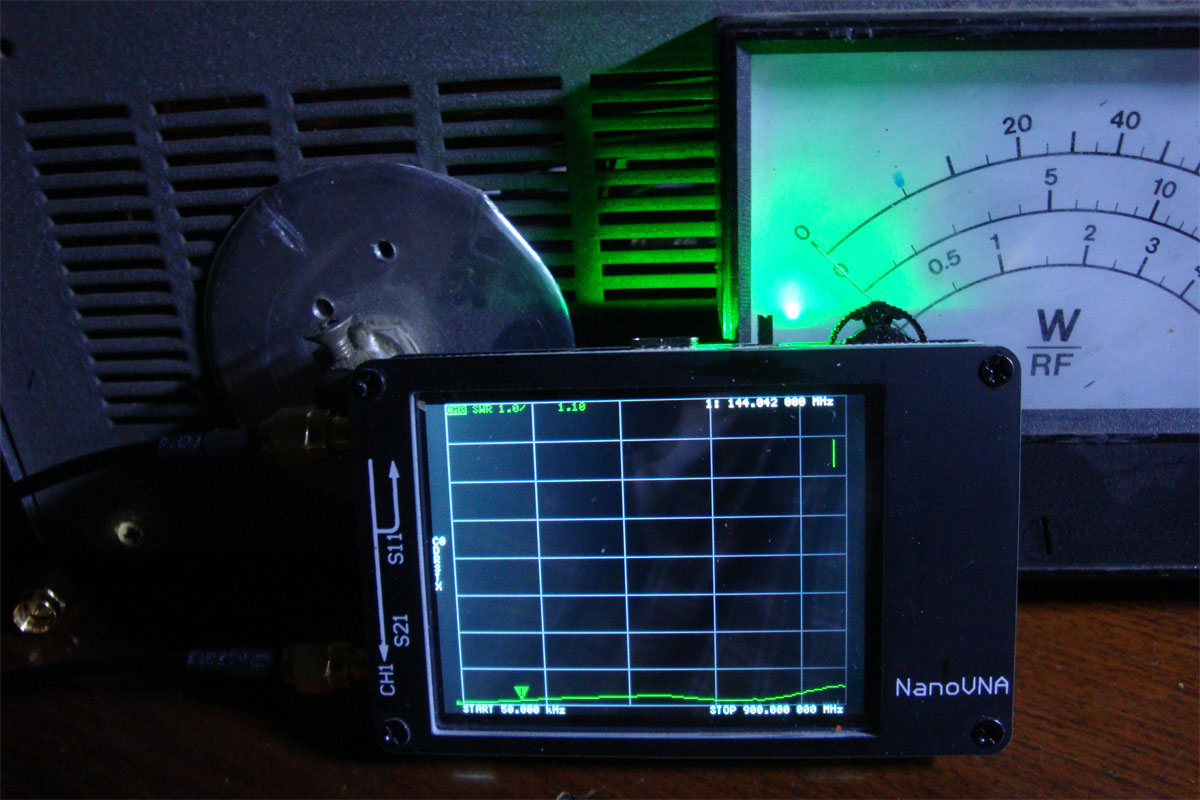

Ｄａｍｙ，終端型電力計（５０Ω）の周波数特性を測る。

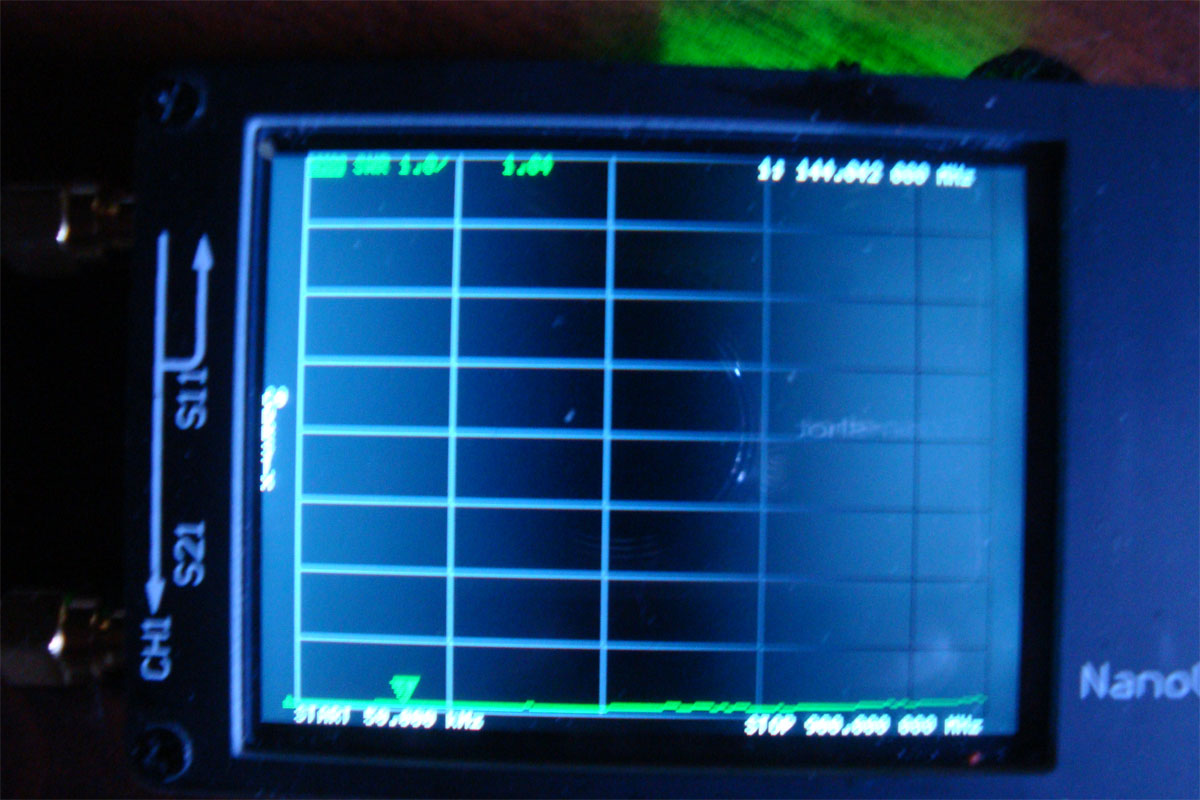

５０ＫＨｚ〜９００ＭＨｚの周波数で５０Ωでの位置からほとんど動かない優秀なＤａｍｙＬｏａｄ。
７５ΩのＤａｍｙＳＷＲは１．４７（１．５）４００ＭＨｚから高い周波数ではリアクタンスーｘｊが表れる
無誘導抵抗１００ｗを周波数補正した電力計。直径２ｃｍ長さ１５ｃｍの無誘導抵抗が９００ＭＨｚまで使えるなんて考えられず何か計測ミス
と思うのは必然だ。５０Ω近辺をリアクタンスも小さく９００ＭＨｚまでいる何てことが認められない。
マーカーは１４４ＭＨｚ、５５Ω位でＸＣ過多、さらに高い周波数４００ＭＨｚ位からＸＬが表れてＸｃ不足なので２００ＭＨｚが限界か？
２ＧＨｚ１００ｗのターミネーション。テスター計測で５１Ω マーカーの１４４MH以上の高い周波数では＋ｊｘが表れてＸｃ不足に成る。
インピーダンスが７０Ω位に上がりＳＷＲが１。３位に悪化。XＬが増えてＸｃ不足なんで何かターミネーションにシールドしたら解除できそうながら
インピイーダンスが７０Ωに上がるのはどうして？
使える周波数は２００ＭＨｚ止まりと厳しい。。

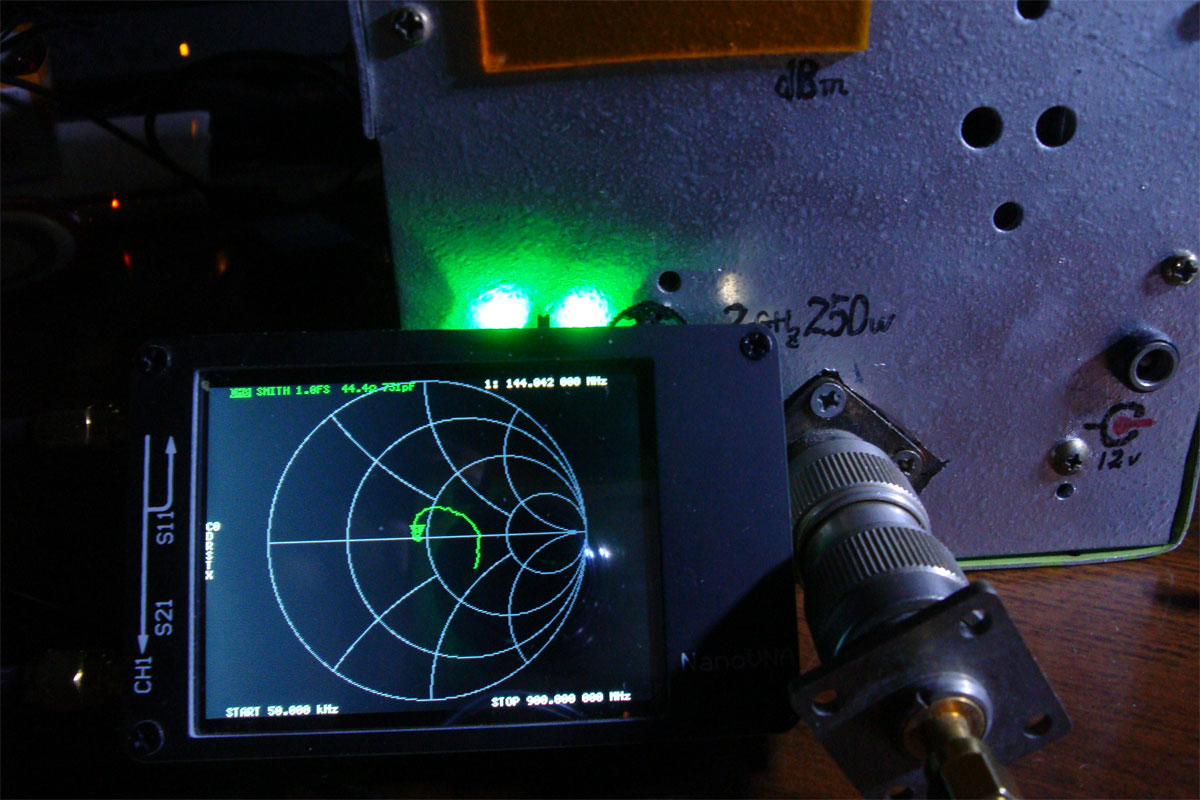

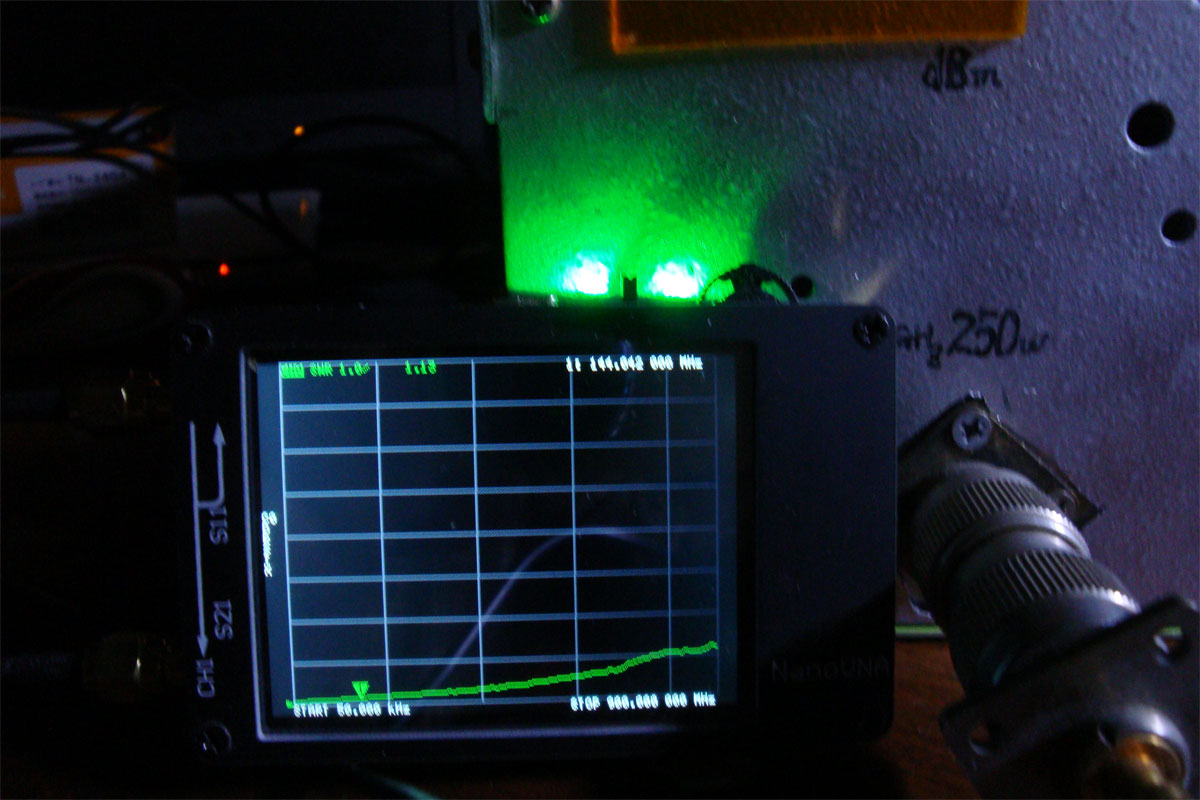

５０Ω１Ｇ２５０ｗターミネーション。テスター計測で４８Ω。＋ＸＬが表れる。マーカーは１４４ＭＨｚ、それより高い周波数ではＸＬが表れる。４００ＭＨｚ
以上ではＸＣが表れインピーダンスは７５Ω位に成って仕舞う。２００ＭＨｚ止まりと厳しい評価。。
