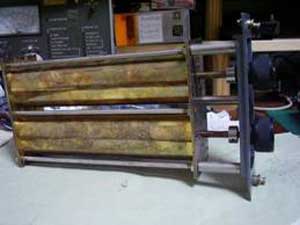

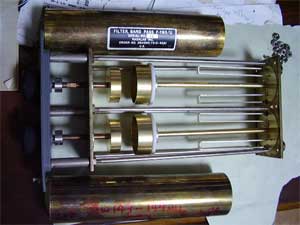

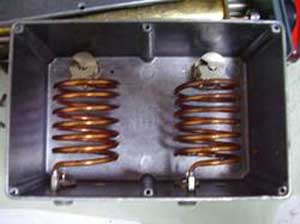

アンテナとトランシーバーの間に入れられるＢＰＦ（６ｍＢＡＮＤはヘリカル共振器、２ｍBANDは同軸共振器，）





６ｍ　ＢＡＮＤ　５０Ｗ　　　２ｍＢＡＮＤ　　１００Ｗ

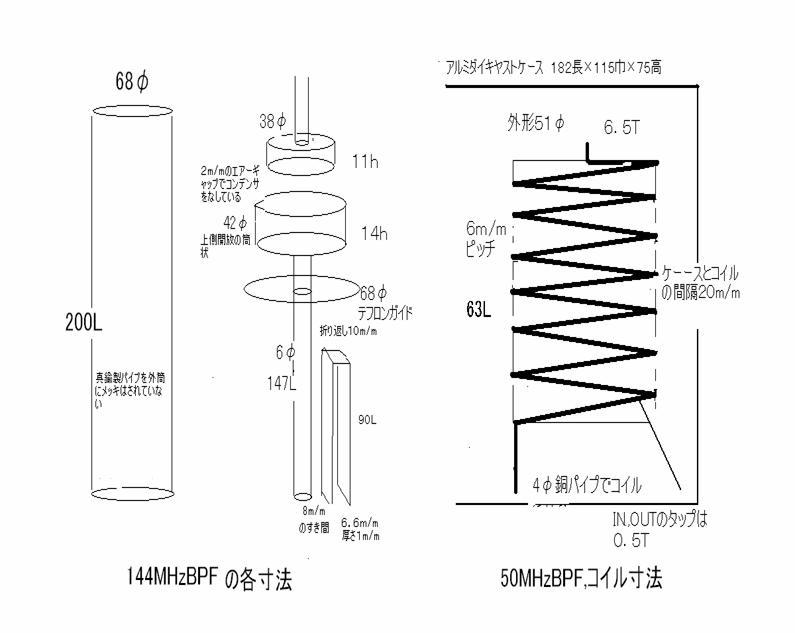

構造　　　　　　　　　　　　　　　　　　寸法

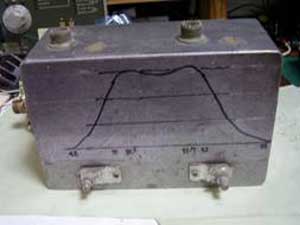

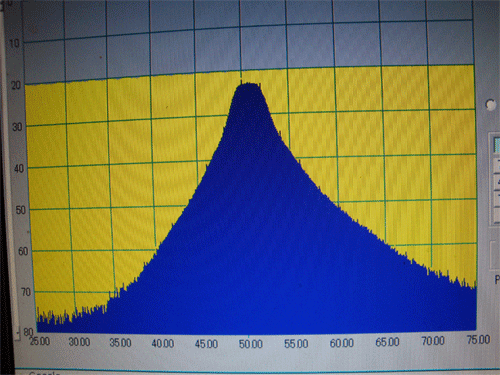

-3dB巾は４９．３ＭＨｚ〜５２．５ＭＨｚ　　Ｑｏ＝１６　挿入損失はー２．７ｄＢ

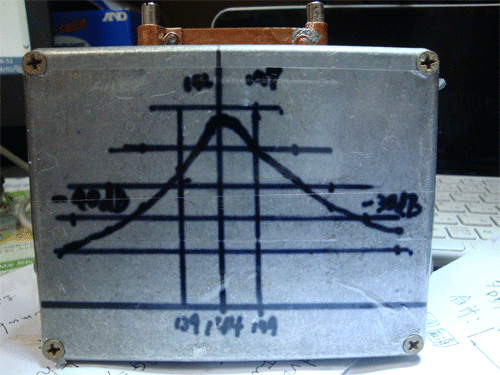

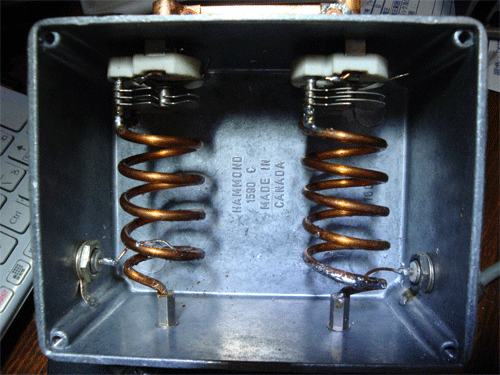

１４４ＭＨｚ用のキャビティは大きく重い約４Ｋｇ　これでは山にもって行けないので、軽量、小型にヘリカルキャビティにした。

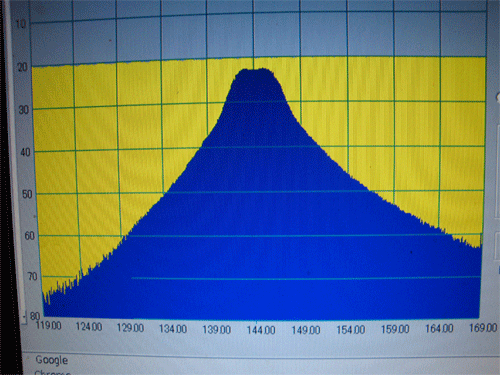

-3dB巾は１４２．０ＭＨｚ〜１４６．１ＭＨｚ　　Ｑｏ＝３５　　挿入損失＝２．７ｄＢ
