移動に持って行ける６ｍ用受信キャビアンプの製作 混変対策にはCAV AMPが良いと分かるまで、タイプの違うアンプを試しては、がっかりしては下山するを繰り返して、最後の手段にと考えたのが同軸共振器



製作の簡単な同軸構造、細くてもかなりのハイＱで移動にも対応できる。 キャビアンプとＲＦ−ＡＴＴの組み合わせが混変対策にはベストでしょう。

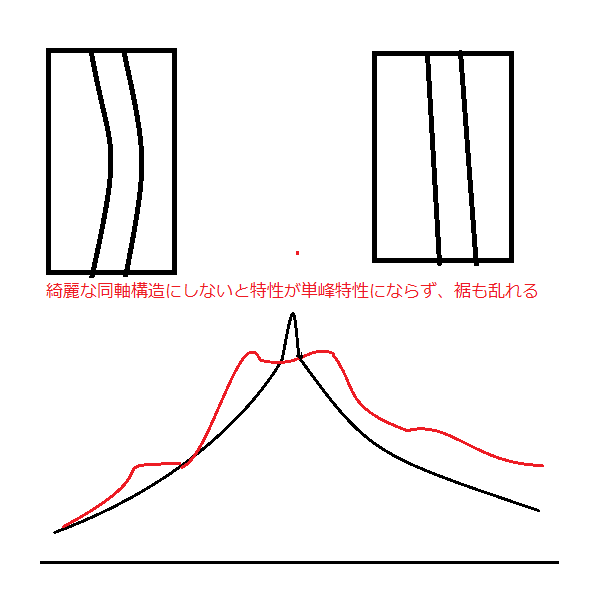

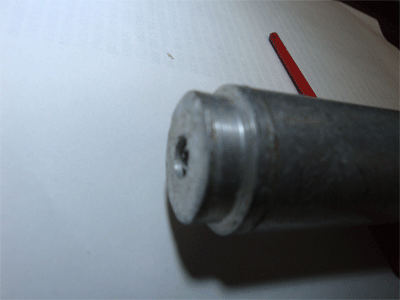

キャビティの底部は電流最大、接触抵抗が大きく成らない様に機械工作を正確に

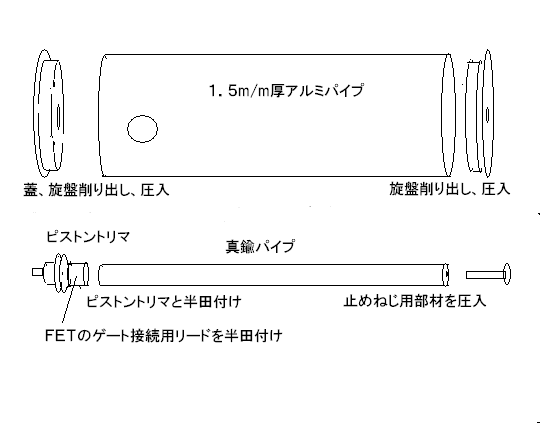

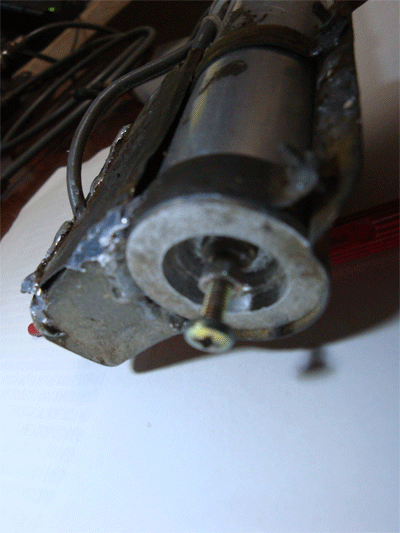

底蓋と外筒は圧入、中心胴体と底蓋も接触抵抗が増えない工夫が必要

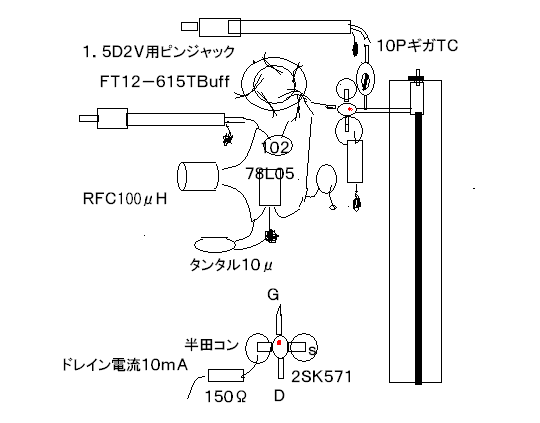

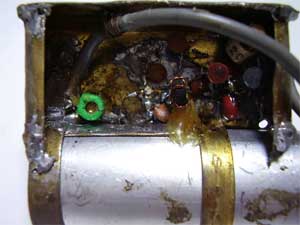

増幅部を真鍮板で箱状に工作、バンドでアルミパイプにきつく止める。

長さ１２８ｃｍ。２．５ｃｍ径で造ると

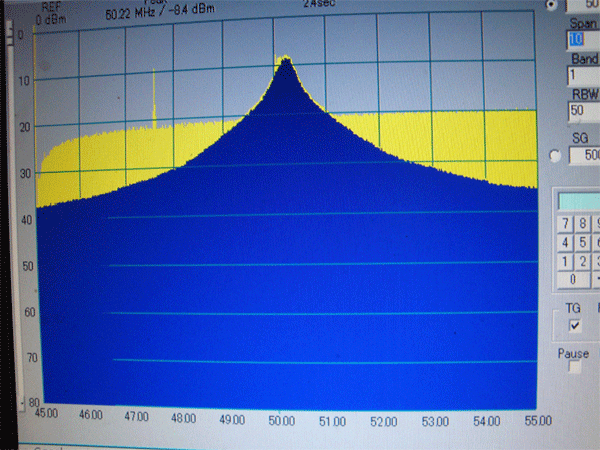

無負荷Ｑ＝７０００、Ｂｗ＝２ＭＨｚ、負荷Ｑ＝２５、Ｇａｉｎ＝２０ｄＢ




同調用トリマーは角度にして１０度も回すとずれる、ロックナットを硬く締めただけでも、ずれる。
入力用トリマーを回すと同調にも影響します。Ｎ．Ｆ調整範囲はごくわずかな範囲です。
