VCOはピアースGKが簡単確実、コイルのタップがきめてか？RFampはFETの２段のG.G amp, Mixer用Post ampで50Ωに、
X.F用Amp用意、Filterのインピーダンスに合せて、　IF ampは"2SC1815のfoward AGC。IF Gainをこれ以上げると直ぐ発振

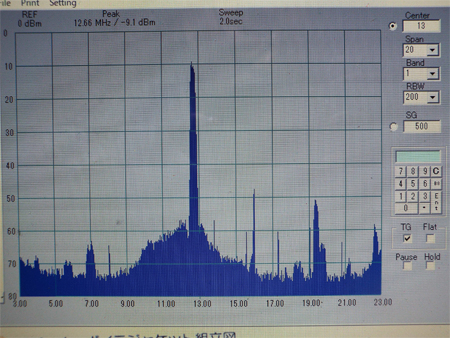

ＶＦＯの発信周波数は１９Ｍ台、ＶＦＯの出口にＢＰＦを付けた特性

ＶＦＯの２次のスプリアスはＬＰＦで消す。
>

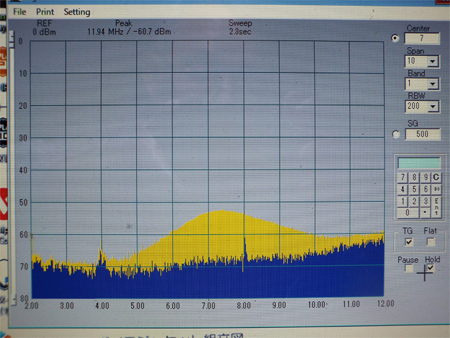

ＲＦＡＭＰのＦ特そこそこＢＰＦに成っている。Mixer以降の特性。

ＴＸＭｉｘｅｒの次に入れた７ＭｈｚＢＰＦの特性、結合コンデンサを半分に減らしたい

BPGの結合コンデンサを１０ｐFに変えて単峰特性にする。

ヤンガーステージ2段のコレクタを同調形に替えたTXの3段目増幅特性

終段のスプリアス特性、2倍の１４MHｚがかなり強く出ている。

終段に入れたＬＰＦで１４ＭＨｚをカットできたが出力が２Ｗ喪失、１４Ｍのスプリアスも出力の一部に成っていた。

１４ＭＨｚのスプリアスの低減はできたがー３０ｄＢも無い。難しい。

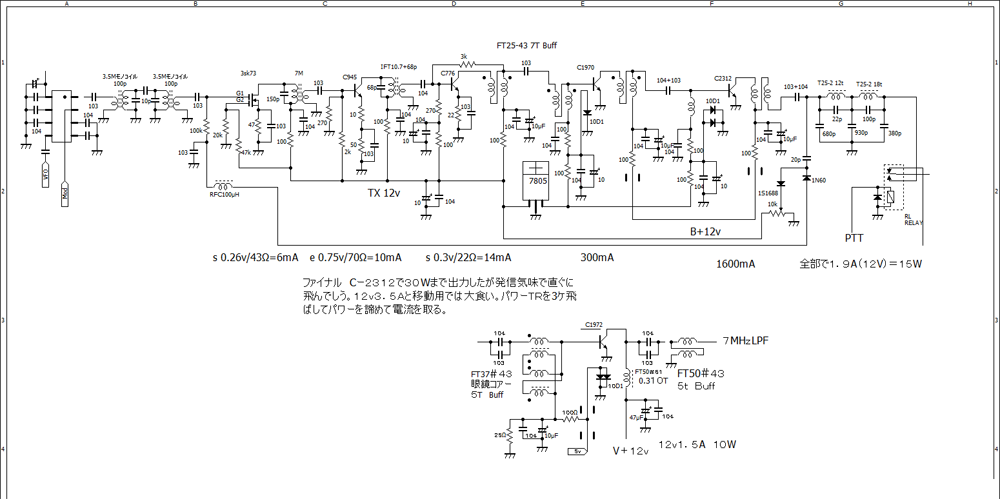

改造送信部の回路図。初段と次段を同調形に変えたら何やら発信して手を焼かす、C77６までは間違って無い
MODを絞ると止まる、かなりの増幅をしていると判明、ファイナルをC1972からC2312（ジャンクで部品箱
から見つけ出す）に交換、調整で発信気味にすると３０Wの大出力に喜んだが３．５Aと大食い。時間を空けて
計測すると発振してパワーTRが飛んでしまうを繰り返し回路変更、増幅度を下げる。これで何とか完成。
12v 1.5Aで１０Wが出るのでこの辺で止める。もうTRを飛ばしたら交換できなくなってしまう。

戦車道の高台で試運転がてら移動運用にでかける、
アンテナの効率の悪さかコンデションの問題か、
交信の数はぼちぼち


２０年も前の外付けのＨＦリニアアンプがほこりにまみれて眠っていた、自作７Ｍ　ＴＲＶにつないで見た




自作機に東京ハイパワー製１００Ｗリニアをつないでみた、１５Ｗ入力で６０Ｗの出力と１００Ｗは出ない

リニアの配線図が無いので見ながら回路図に起こして見たが完全では無い。キャリアコントロールを内蔵させて簡単接続に改造していた。
