目的周波数でコイルの値と損失の大小を測る。コイル作りの必需道具。

スペアナトラッキングゼネレターと合わせて測定,

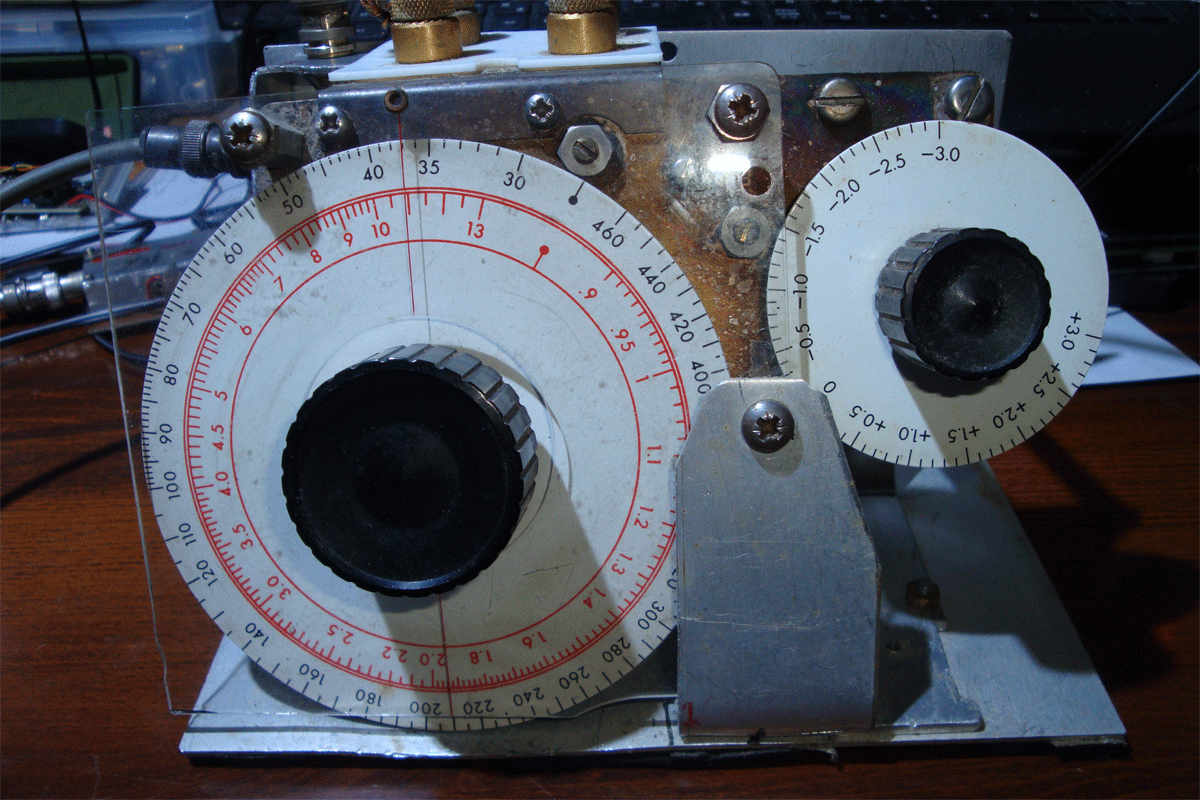

ブントンのQメーターの５０MHｚ台の発信が止まったり弱く成ったりどうにも使えなくなる

真空管が寿命の様だが、オーディオ用は有りそうだが高周波用は絶滅、仕方なくVCのみ取り出し

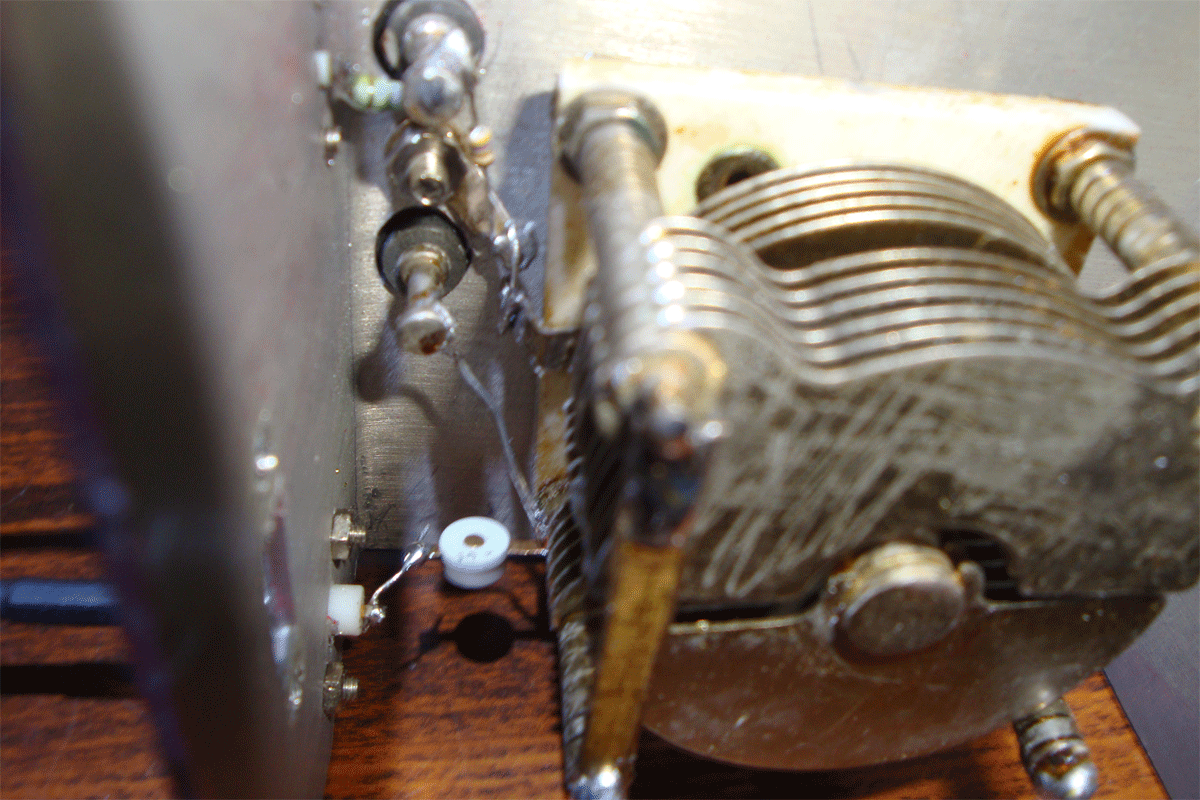

使えないか試行錯誤した。VCはすごい。銀板製バリコン、可能な限り損失を減らしQoを上げようという

設計者の意向がうかがえる、更に2連VCの構成でXLの低減が感じられる。それでもポリVCの方がQoが高い

時代と共に研究者の絶え間ない努力が結果に表れている。ポリVCも無くなり更にQoの高いバリキャップ。

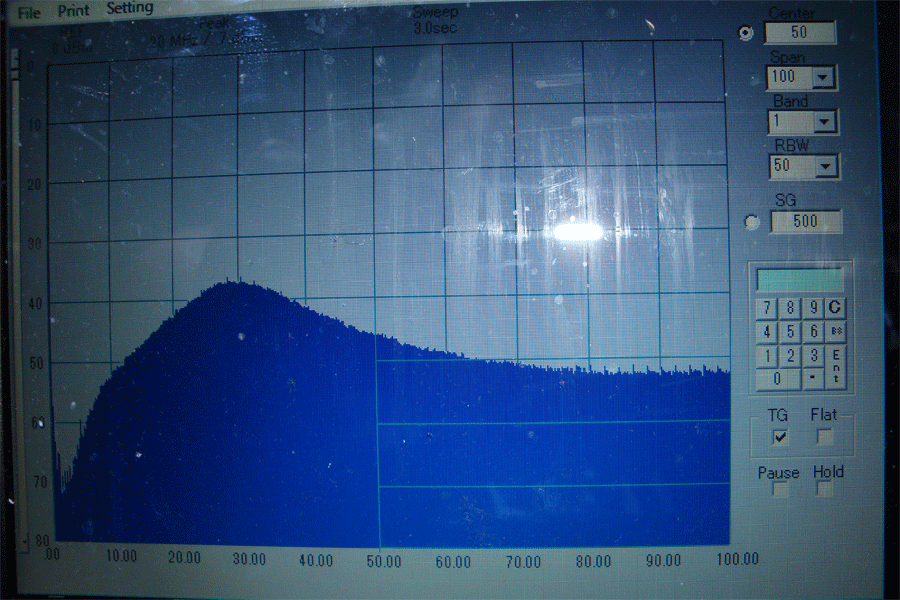

コイルにT/Gからの高周波信号を流すと取り合えず特性は現れるが。



スプリッステーターの2連タイトVCが在庫に有ったので使う。現在では入手不可能。

ブントンに習って使う。入力側を抵抗分割、出力側にギガトリマー５Pを取り付ける。




コイルの入力端を抵抗分割でインピーダンスを上げるとQoは上がる。入力信号はかなり下がる。

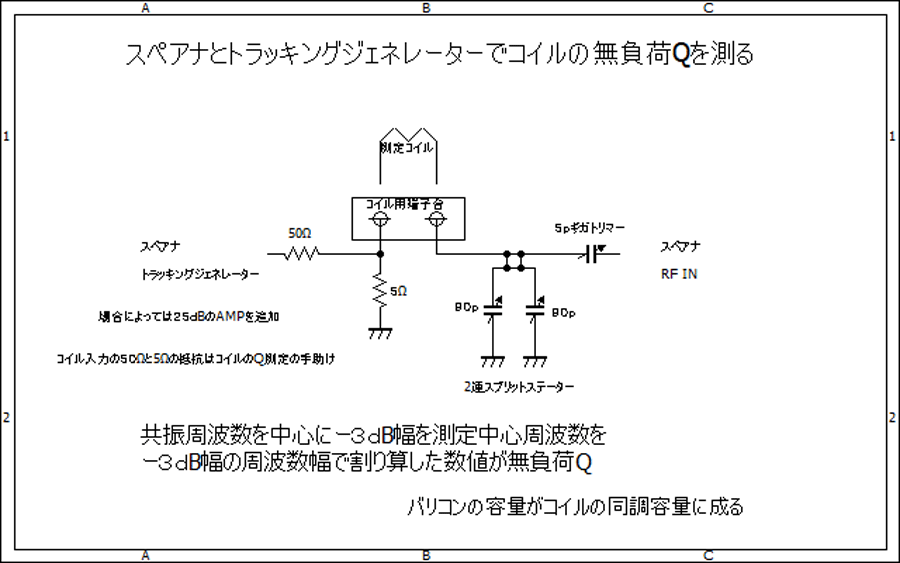

回路図

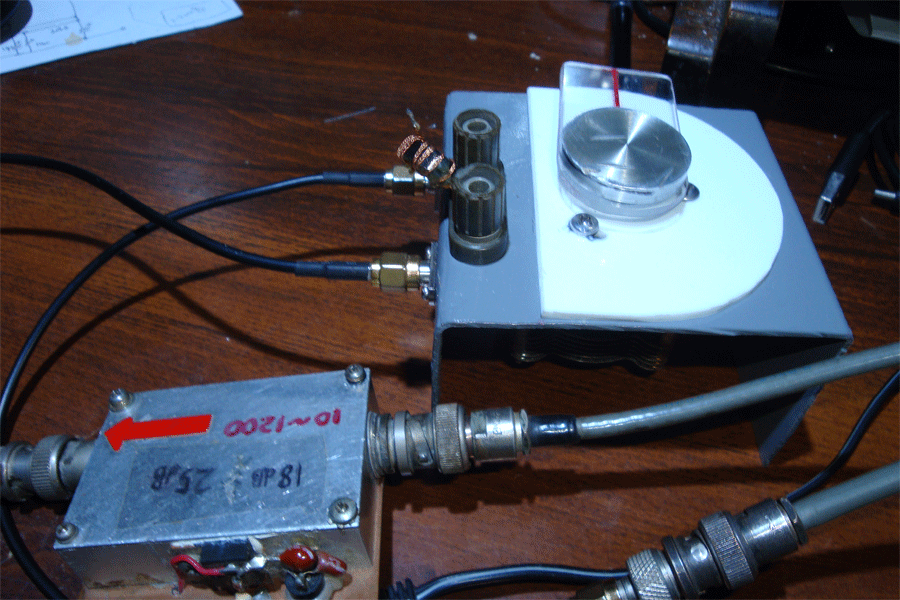

入力信号低下分２５ｄBの広帯域AMPで持ち上げる


共振周波数からー３ｄB間を指すBw（Bandwidth）＝Fo／QoからQo＝Ｆｏ／Ｂｗで無負荷Qを求める

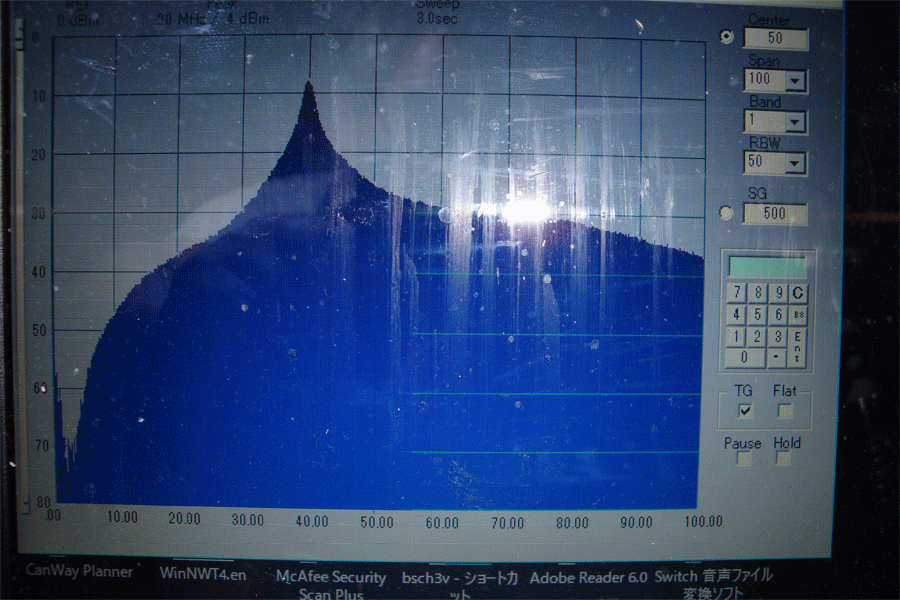

−３ｄＢを特性曲線から見極めるにはＴ／Ｇに３ｄＢＡＴＴを挿入、で比較すれば特性曲線から読み取れる


Qメーター当然市販されているがスペアナ並みにとても高価な測定器、アマチュア的にはこの辺で妥協
